Habos tűzcsap

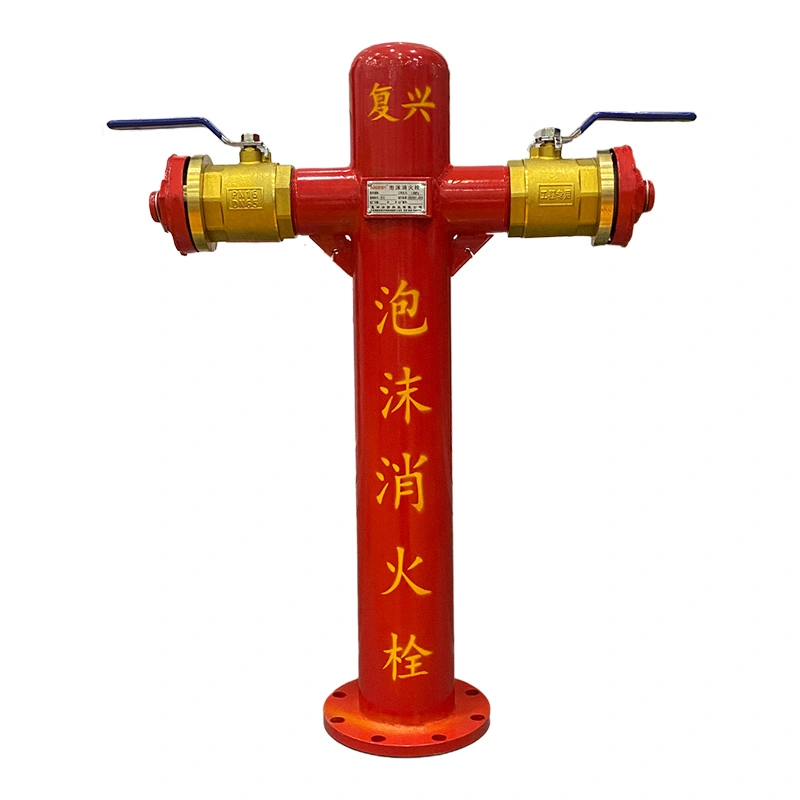

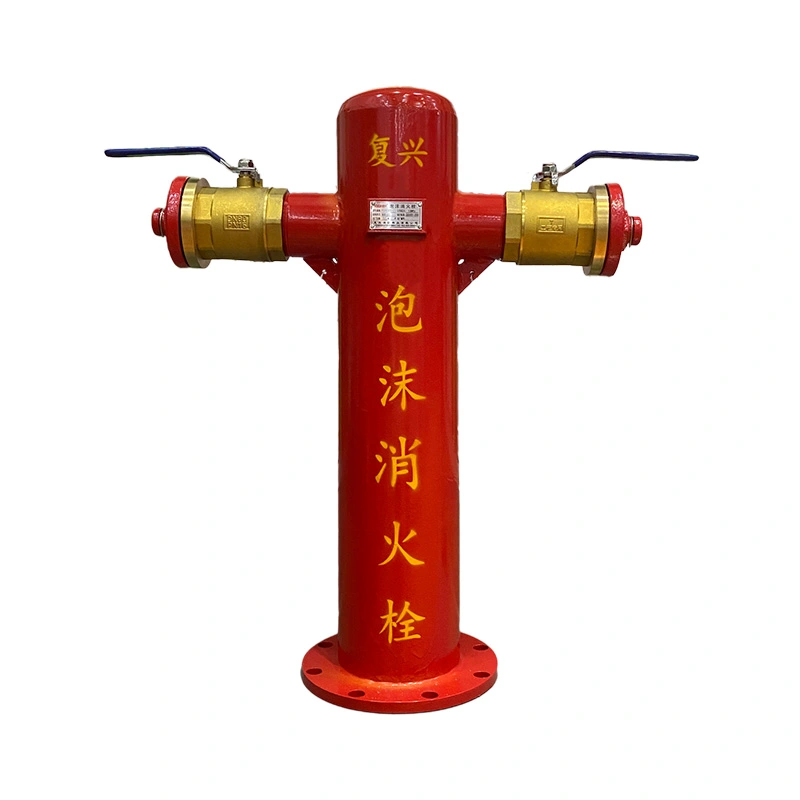

A habos tűzcsap főként karimákból, hengerből, golyóscsapokból és tűzoltócső menetekből áll. A FUXEON® az alsó szeleplemez tömítésével javítja a hagyományos szerkezetet. A közeg nyomása hozzájárulhat a tömítőerőhöz, segít fenntartani a tömítési teljesítményt nyomás alatti működés során.

Outlet Design

Kettős kisülési port

A FUXEON® habos tűzcsapnak két DN65 vagy DN80 nyomónyílása van, mindegyik kimenetet külön sárgaréz golyóscsap vezérel. A kimenetek kompatibilis tűzoltó tömlőkhöz és habkibocsátó berendezésekhez csatlakoztathatók.

Ha csak egy kimenetre van szükség, a nem használt kimeneten lévő golyóscsap lezárható. Ez megakadályozza a haboldat szivárgását, és segít fenntartani a szükséges áramlást és nyomást a működtető kimenetnél.

Tömítési szerkezet

Az alsó szeleplemez biztosítja a fő tömítő funkciót a tűzcsapon belül. A közepes nyomás hozzájárul a tömítőerőhöz, egyszerű szerkezetet biztosítva a túlnyomásos haboldat szállításához.

Műszaki adatok

Fő specifikációk

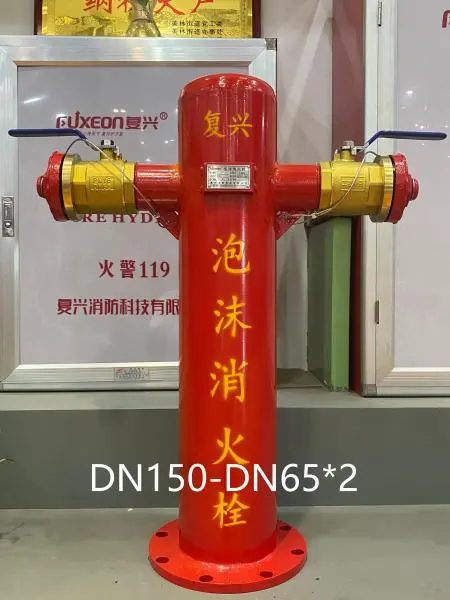

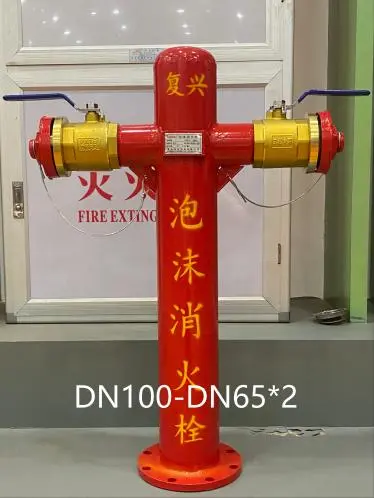

A rendelkezésre álló konfigurációk a DN100 és DN150 bemeneti csatlakozásokat foglalják magukban DN65 vagy DN80 kimeneti kimenetekkel. A megfelelő modellt a csővezeték átmérője, a csatlakoztatott tűzoltó berendezések, a szükséges áramlási sebesség és a rendszer kialakítása szerint kell kiválasztani.

Berendezés csatlakoztatása

Tömlő és habfelszerelés

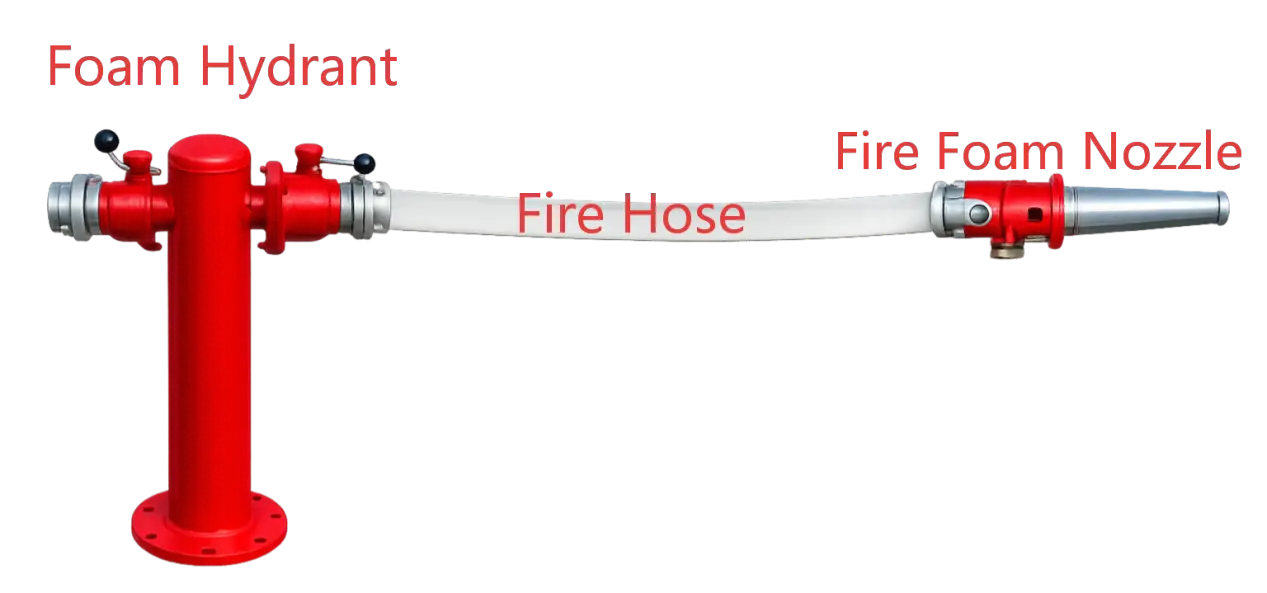

A tűzcsap két DN65 vagy DN80 kimenetet biztosít a kompatibilis tűzoltó tömlők csatlakoztatásához. A tömlő csatlakoztatható habpisztolyhoz a kézi habürítéshez, vagy megfelelő tömlőn vagy csőszerelvényen keresztül csatlakoztatható a habfigyelőhöz a rendszer kialakításának megfelelően.

A csatlakozási méretnek és a csatlakozónak meg kell egyeznie a kiválasztott habpisztollyal, habellenőrzővel, tömlővel és üzemi nyomással. Ha csak egy kimenetet használnak, a második gömbcsap zárható, hogy megakadályozza a haboldat szivárgását, és fenntartsa a szükséges áramlást és nyomást a működtető kimenetnél.

Anyag és azonosítás

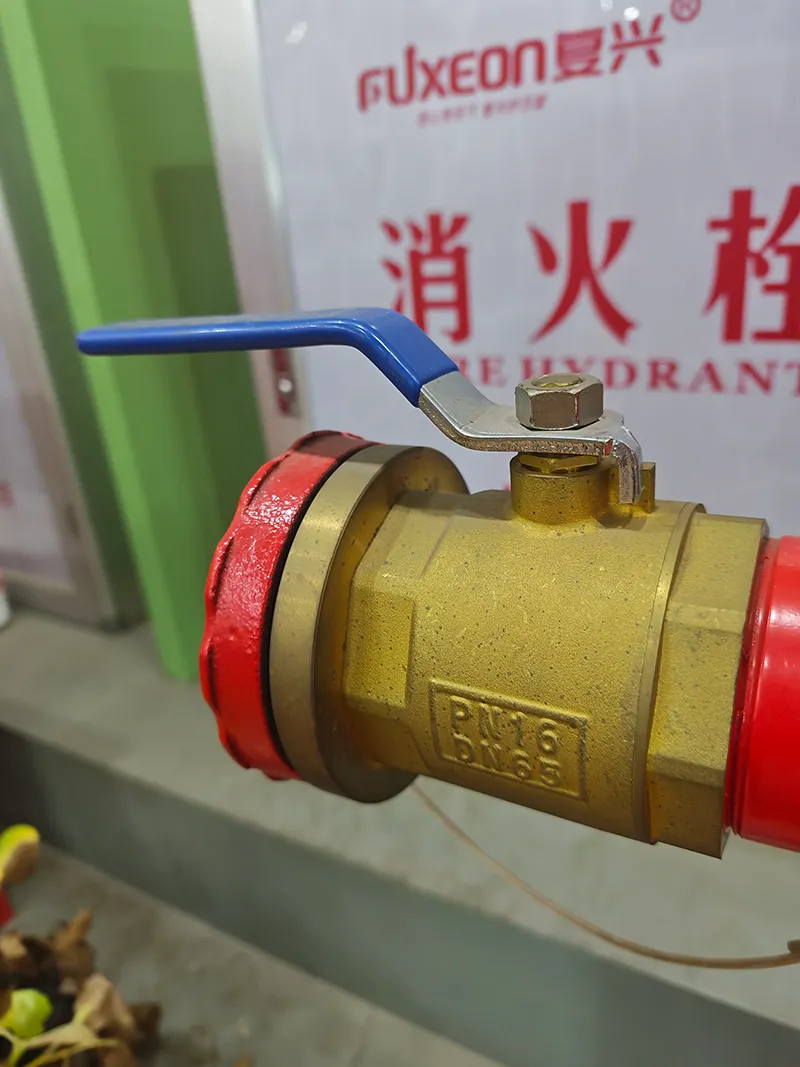

Sárgaréz golyóscsap

A FUXEON® sárgaréz golyóscsapokat használ a tömlőcsatlakozás vezérléseként. A sárgaréz korrózióállóságot és mechanikai szilárdságot biztosít a működési környezet számára, és lehetővé teszi az egyes nyomónyílások önálló működtetését.

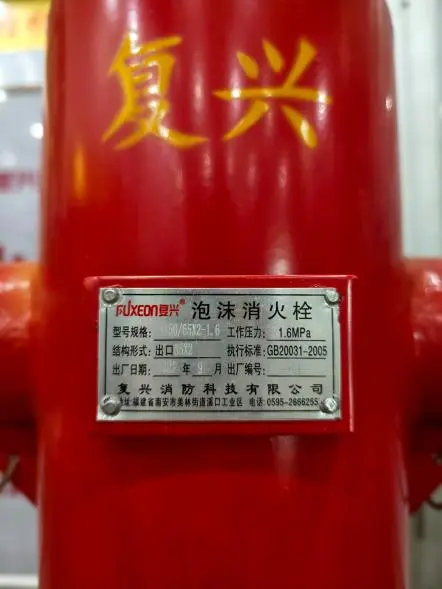

Termékcímke

Minden FUXEON® által gyártott tűzcsap rendelkezik egy dedikált termékazonosító címkével, amely tartalmazza a gyártási információkat. A címke lehetővé teszi a felhasználók számára, hogy azonosítsák a gyártási dátumot és az alkalmazandó termékszabványokat, így támogatja a nyomon követhetőséget a telepítés és a karbantartás során.

Telepítés

Csővezeték elrendezése

Habrendszerben fix habtároló tartályokat kell használni a rendszer kialakításának megfelelően. A habos tűzcsapokat a tűzvédelmi töltés külső széle mentén egyenletesen kell elhelyezni, a hab tűzcsapok távolsága nem haladhatja meg a 60 métert az előírt beépítési követelmény szerint.

A végső elrendezésnek figyelembe kell vennie a védett területet, a habcsővezeték elrendezését, a tömlő hozzáférését, a tűzoltási műveletekre vonatkozó követelményeket és az alkalmazandó tűzvédelmi előírásokat.

Működési mód

A tűzoltás során a tömlőt csatlakoztatják a szükséges nyomónyíláshoz, és kinyitják a megfelelő sárgaréz golyóscsapot, hogy kiengedjék a habkeveréket.

Ha csak az egyik kimenetre van szükség, a másik kimeneten lévő szelepnek zárva kell maradnia. Ez segít megelőzni a haboldat szükségtelen kiürülését, és fenntartja a rendelkezésre álló áramlást a működtető kimeneten keresztül.

Alkalmazások

Ipari tűzvédelem

A Tűzcsapot hab alapú tűzoltó rendszerekhez tervezték, ahol a haboldatot fix csővezetékről kell szállítani a tömlőhöz csatlakoztatott vagy rögzített ürítőberendezésekhez.

A tipikus alkalmazások közé tartoznak a petrolkémiai vállalatok, olajfinomítók, olajtároló létesítmények, repülőgép-hangárok és más ipari területek, ahol a gyúlékony folyadékok tűzvédelme habbal oltó rendszereket igényel.

Minőségellenőrzés

Terméktesztelés

A FUXEON® termékek minőségét és működési teljesítményét a kiszállítás előtt tesztelik. A tűzcsap meghatározott bemeneti és kimeneti konfigurációkkal, valamint egy dedikált azonosító címkével rendelkezik a termék kiválasztásának és nyomon követhetőségének támogatására.

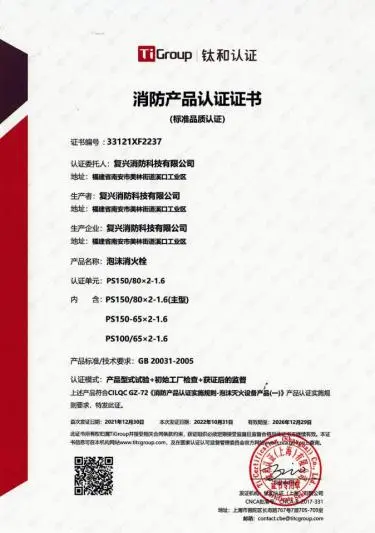

A termékek a harmadik fél TI Group tesztelő intézménye által kiállított tanúsítvánnyal rendelkeznek, amelyek alátámasztják a termékminőség ellenőrzését.

Irányítási rendszerek

A FUXEON® tanúsított irányítási rendszerek szerint működik, beleértve a GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2120, 7 GB/T 19001-2018 és ISO 9001:2015 szabványokat.

Kiválasztási útmutató

Csatlakozás mérete

A bemeneti méretnek meg kell egyeznie a habkeverék csővezetékével, míg a kimenet méretének meg kell felelnie a csatlakoztatott tűzoltótömlőnek vagy habkibocsátó berendezésnek. A FUXEON® DN100 és DN150 bemeneti konfigurációkat kínál DN65 vagy DN80 kimeneti opciókkal.

Kimeneti működés

A két kimenet különböző tűzoltási konfigurációkat tesz lehetővé. Mindkettő használható, ha a rendszer kialakítása megköveteli az egyidejű kiürítést, míg az egyik kimenet zárva maradhat, ha csak egyetlen tömlőt vagy nyomóberendezést működtetnek.

GYIK

Mi a fő funkciója?

A habos tűzcsap a habkeverék-csővezetékre van felszerelve, és haboldatot biztosít a csatlakoztatott tűzoltó berendezésekhez, például tömlőkhöz, habpisztolyokhoz vagy habfigyelőkhöz.

Milyen berendezéshez csatlakozhat?

A kimenetek kompatibilis tűzoltó tömlőkhöz csatlakoztathatók. Ezeket a tömlőket ezután egy habpisztolyhoz lehet csatlakoztatni kézi működtetéshez, vagy egy megfelelő csatlakozószerelvényen keresztül egy habfigyelőhöz.

Csak egy konnektor használható?

Igen. Ha csak egy kimenetre van szükség, a használaton kívüli kimenet gömbcsapja zárható a haboldat szivárgásának megakadályozása és a szükséges áramlás és nyomás fenntartása érdekében.

Mi a névleges nyomás?

A felsorolt ​​PS100-65×2, PS150-65×2 és PS150-80×2 modellek névleges nyomása 1,6 MPa.

Melyek a rendelkezésre álló bemeneti méretek?

A felsorolt ​​modellek DN100 vagy DN150 bemeneti csatlakozásokat használnak, DN65 vagy DN80 kettős kiömlő kimenettel.

Mekkora a tűzcsap maximális távolsága?

A megadott beépítési követelménynek megfelelően a habosított tűzcsapokat a tűzvédelmi töltés külső széle mentén egyenletesen kell elhelyezni, a távolság nem haladhatja meg a 60 métert. A végső elrendezésnek követnie kell a vonatkozó projekttervezési és tűzvédelmi előírásokat.

Nyomon követhető a termék?

Igen. A FUXEON® termékek dedikált azonosító címkékkel vannak ellátva, amelyek tartalmazzák a gyártási információkat, beleértve a gyártás dátumát és a vonatkozó szabványokat.
