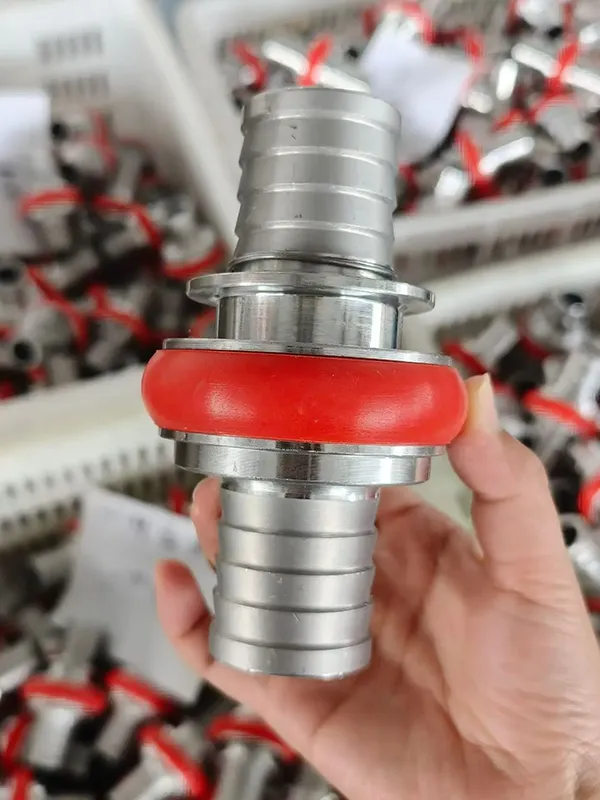

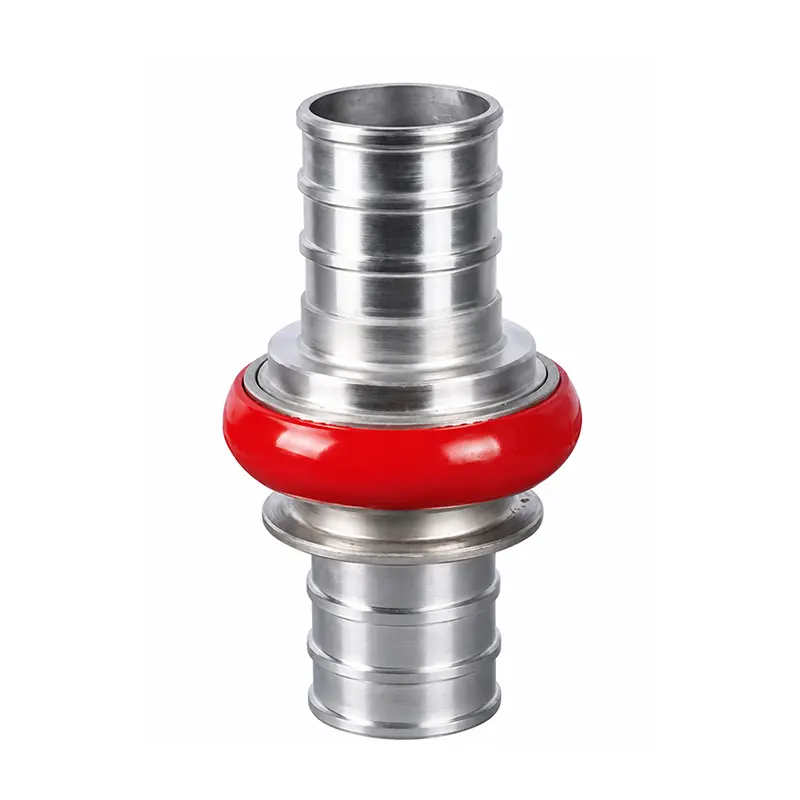

JIS Machino tengelykapcsoló

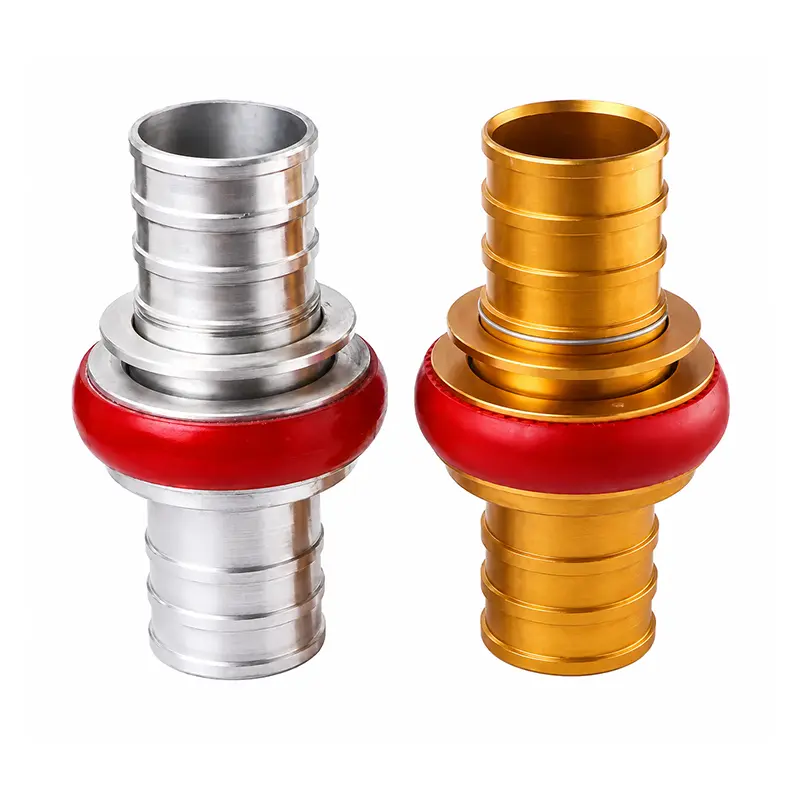

A FUXEON® JIS Machino Coupling egy gyorscsatlakozós alkatrész, amelyet tűzoltótömlők, tűzoltóautók, leszállószelepek, tűzcsapok és fúvókák csatlakoztatására terveztek. Belső csúszkát és nyílászáró szerkezetet használ, hogy gyors csatlakozást biztosítson a hagyományos menetes interfészek által megkövetelt többszöri elfordulás nélkül.

    AJIS Machino tengelykapcsolóáltalában DN40, DN50 és DN65 méretben szállítják, további méretekkel pedig a projekt követelményeinek megfelelően. Push típusú csatlakozása lehetővé teszi a kezelők számára a csatlakozást és a leválasztásttűzoltó tömlőkgyorsan, ami különösen hasznos tűzoltási műveleteknél, ahol a csatlakozási idő kritikus.

    A FUXEON® termékek gyártása tanúsított irányítási rendszerek szerint történik, beleértve a GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:91/202 és GB/121-20.Tekintse meg tanúsítványainkat.

    Csatlakozási szerkezet és mechanizmus

    A machino tűzoltótömlő-csatlakozó egy precíziós belső rugót használ, hogy egy csúszkát az illeszkedő résbe toljon, miután az apa és az anya alkatrészt csatlakoztatta. Ez a mechanikus reteszelő szerkezet biztosítja a csatlakozást működés közben, míg a prémium gumi tömítőgyűrű szivárgásmentes tömítést biztosít a csatlakoztatott alkatrészek között.

    1

    Helyezze be az apa végét

    A kezelő beilleszti az apa végét a megfelelő anyacsatlakozóba (például atűzcsapvagytűzfúvóka), amíg a reteszelő mechanizmus biztonságosan be nem kattan.

    2

    Auto-Lock & Seal

    A belső rugós csúszka bepattan a nyílásba. A többfokozatú csúszásgátló szerkezet megfelelő rögzítést biztosít, a gumigyűrű pedig szoros tömítést biztosít.

    3

    Gyors leválasztás

    A leválasztáshoz egyszerűen nyomja meg az apa oldalán lévő gyűrűs mechanizmust a belső csúszka visszahúzásához. A csatlakozás azonnal szétválik, anélkül, hogy bármilyen menetes interfész elfordulna.

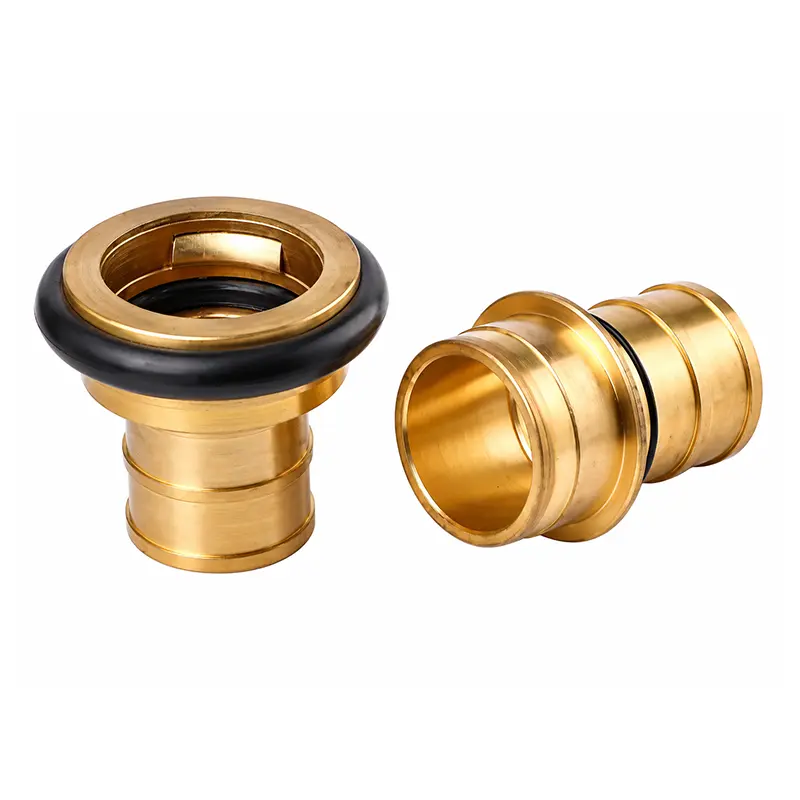

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Műszaki adatok

    Paraméter Specifikáció
    Standard JIS B 9911
    Méret 1 1/2", 2", 2,5", 3"; kérésre más méretek is elérhetők
    Közös névleges méretek DN40, DN50, DN65
    Üzemi nyomás 16 bar
    Munkaközeg Víz, hab keverék
    Anyag Sárgaréz, alumínium, rozsdamentes acél
    Tömítőgyűrű Gumi
    Öntési módszer Présöntés, gravitációs öntés, kovácsolás
    Felületkezelés Vibrációs csiszolás, eloxálás
    Csatlakozás típusa Gyors Push-Type csatlakozás

    Anyagválasztási útmutató

    A FUXEON® JIS Machino Coupling sárgaréz, alumínium és rozsdamentes acél kivitelben kapható. Az anyagválasztás befolyásolja a csatlakozó súlyát, a mechanikai szilárdságot, a korrózióállóságot, a szolgáltatási környezetet és a beszerzési költségeket.

    Sárgaréz
    • Tipikus sűrűség~8,4–8,7 g/cm³
    • Szakítószilárdság~300-550 MPa
    • SúlyNehéz
    • Corrosion Res.Jó
    • KöltségKözepes – Magas
    • AlkalmazásÁltalános tűzoltás
    Alumínium ötvözet
    • Tipikus sűrűség~2,7–2,8 g/cm³
    • Szakítószilárdság~150-310 MPa
    • SúlyKönnyűsúlyú
    • Corrosion Res.Jó
    • KöltségKözepes
    • AlkalmazásHordozható berendezések
    Rozsdamentes acél
    • Tipikus sűrűség~7,9–8,0 g/cm³
    • Szakítószilárdság~500-600 MPa
    • SúlyNehéz
    • Corrosion Res.Kiváló
    • KöltségMagas
    • AlkalmazásKorrozív környezetek

    Gyártás és minőségellenőrzés

    A FUXEON® saját tűzoltótömlő-csatlakozó-gyártó üzemet üzemeltet, amely lehetővé teszi a gyártási ütemezések a rendelési követelményeknek megfelelő módosítását anélkül, hogy ügynökökre vagy forgalmazókra támaszkodna. A gyártási folyamat támogatja a présöntést, a gravitációs öntést és a kovácsolást, lehetővé téve különböző anyagok, méretek és szerkezeti konfigurációk előállítását az alkalmazási követelményeknek megfelelően.

    A FUXEON® tűzoltótömlő-csatlakozók belső falai sima belső felületet biztosítanak. A megfelelő felületkezelés segít csökkenteni az egyenetlen területeket, amelyek visszatarthatják a szennyeződéseket vagy helyi korróziós pontokat okozhatnak. Testreszabott projektek esetén a FUXEON® támogatja az OEM/ODM szolgáltatásokat speciális méretekhez és nem szabványos szerkezetekhez az ügyfél rajzai vagy műszaki követelményei szerint.

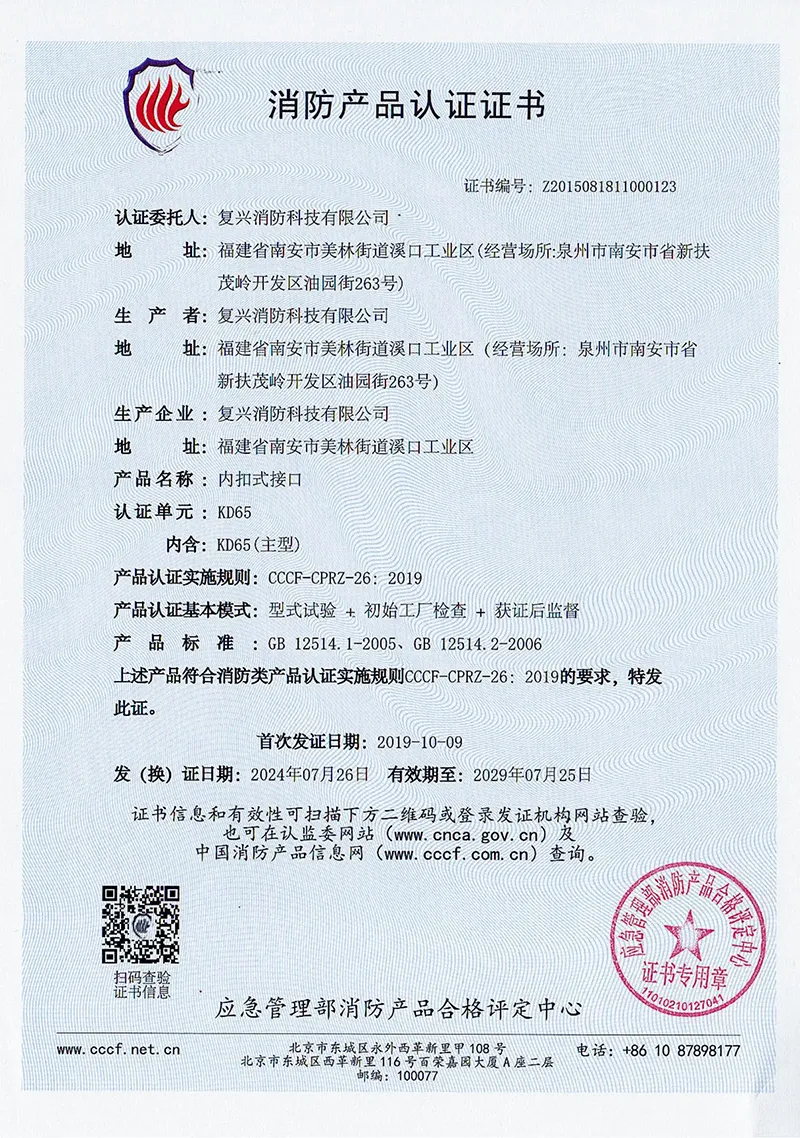

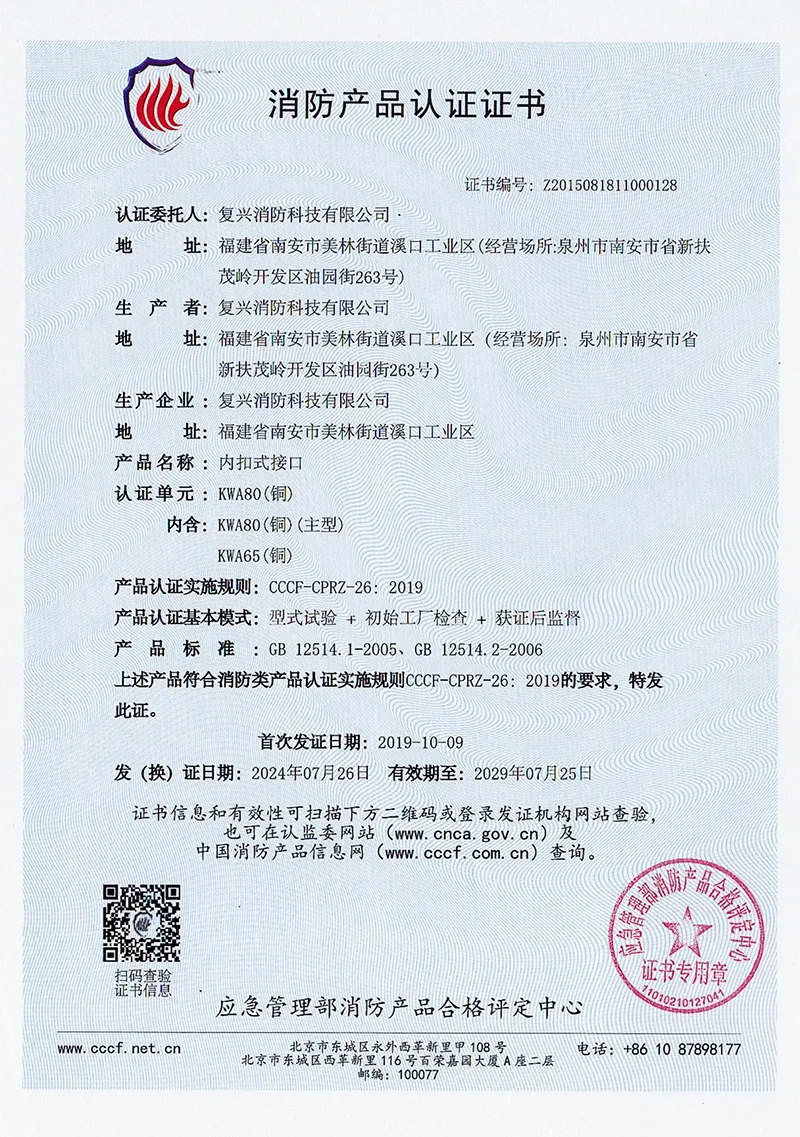

    FUXEON®tűzoltó tömlő csatlakozóka Kínai Vészhelyzet-kezelési Minisztérium tanúsította, és tesztelésnek vetették alá a mechanikai teljesítményre, a tömítési teljesítményre, a csatlakozás megbízhatóságára és az anyag tartósságára vonatkozóan.

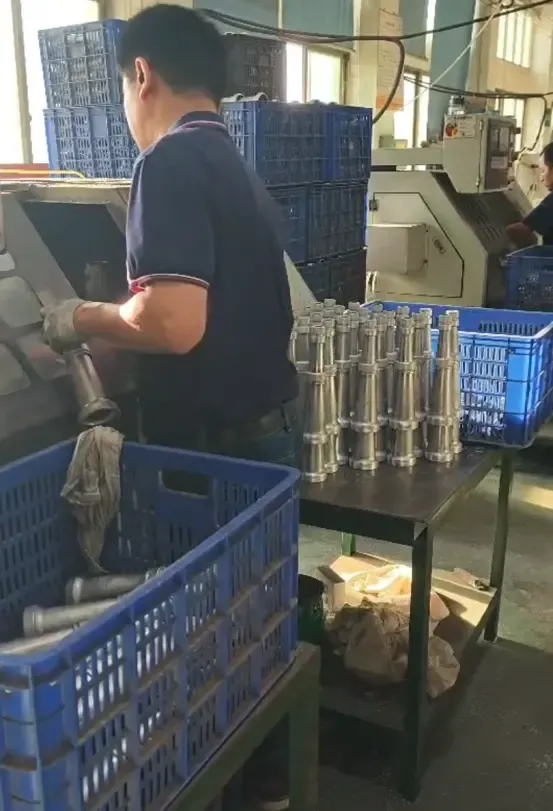

    JIS Machino Coupling Production Machino Coupling Manufacturing

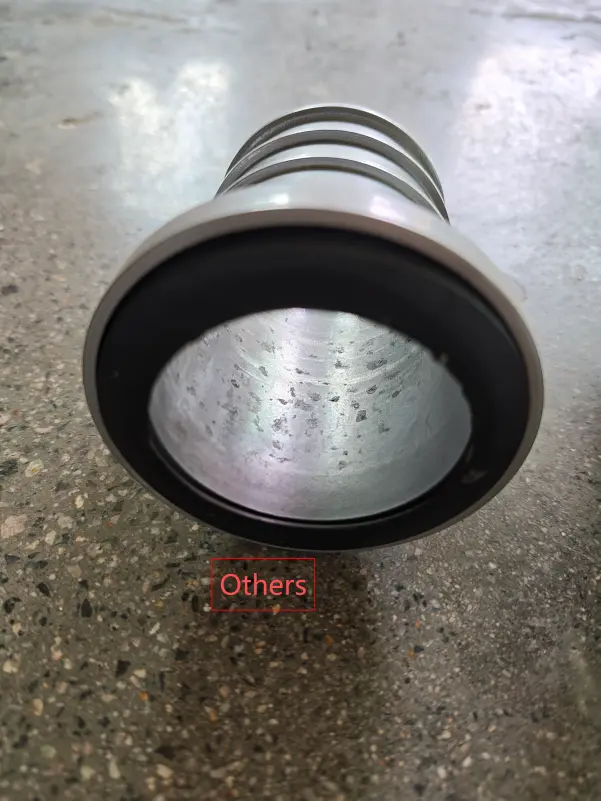

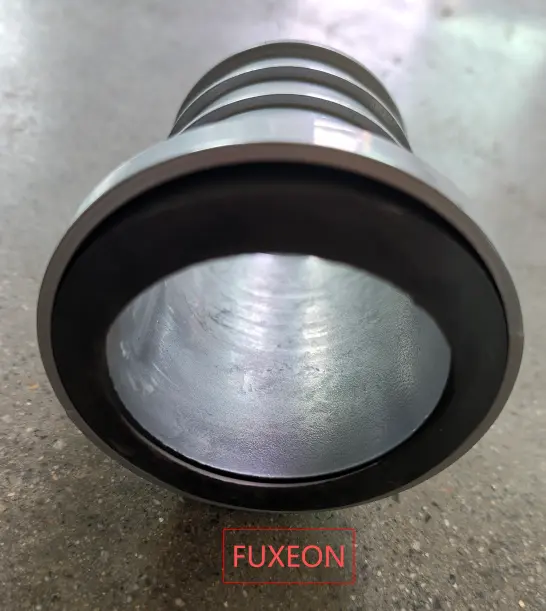

    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Alkalmazások

    A JIS Machino Coupling tűzoltó tömlőket csatlakoztathat kompatibilis tűzcsapokhoz, leszállószelepekhez, tűzoltóautókhoz és fúvókákhoz. Gyorscsatlakozó szerkezete alkalmas tűzoltó rendszerekhez, ahol a tömlők hatékony csatlakoztatására vagy cseréjére van szükség. A csatlakozó mezőgazdasági öntözésben, építkezéseken és tengerbiztonsági alkalmazásokban is használható, ahol kompatibilis tömlőcsatlakozásokra és gyors kézi működtetésre van szükség.

    JIS Machino Coupling Application

    Gyakran Ismételt Kérdések

    Mi az a gépi tengelykapcsoló?

    A Machino csatlakozó egy gyorscsatlakozó tömlőcsatlakozó, amelyet általánosan használnak a tűzoltásban és más folyadékszállítási alkalmazásokban. Mechanikus reteszelő szerkezetet használ, ahelyett, hogy kizárólag menetes csatlakozásra hagyatkozna.

    Hogyan csatlakozik és bontja le?

    A dugós vég be van dugva a megfelelő anyacsatlakozóba, lehetővé téve, hogy a belső rugós csúszka illeszkedjen a nyílásba. A leválasztáshoz nyomja meg az apa oldalán lévő gyűrűs mechanizmust a csúszka kioldásához, majd válassza szét az alkatrészeket.

    Milyen méretek és anyagok kaphatók?

    Az általános névleges méretek közé tartozik a DN40, DN50 és DN65 (1 1/2" és 3" között), más méretek külön kérésre kaphatók. A munkakörnyezettől függően sárgaréz, alumínium és rozsdamentes acél opciókat kínálunk.

    Testreszabható a projektemhez?

    Igen. A FUXEON® támogatja az OEM/ODM testreszabását speciális méretekhez és szabálytalan szerkezetekhez. Rajzokat, méreteket, anyagkövetelményeket vagy alkalmazási információkat adhat meg mérnökcsapatunknak értékelés céljából.

    A Machino Coupling kompatibilis a habkeverékekkel?

    Igen. A szabványos gumi tömítőgyűrű és a belső anyagok kompatibilisek mind a vízzel, mind a habkeverékekkel. Emiatt kiválóan alkalmas hab alapú tűzoltó rendszerekhez.

    Mi a normál üzemi nyomás?

    A JIS Machino Kuplung szabványos üzemi nyomása 16 bar (1,6 MPa). Győződjön meg arról, hogy a tömlők és a csatlakoztatott berendezések nyomásértéke megfelel ennek a specifikációnak.

    Hogyan akadályozza meg a szivárgást?

    Kiváló minőségű, kopásálló gumi tömítőgyűrűket használunk. A belső rugós csúszka egyenletes mechanikus reteszelést biztosít, megakadályozva a tengelykapcsoló elmozdulását vagy meglazulását nagy nyomás alatt.

    Hogyan kell karbantartani a tengelykapcsolót a szivárgás elkerülése érdekében?

    Rendszeresen ellenőrizze a gumi tömítőgyűrű kopását vagy repedéseit, és szükség esetén cserélje ki. Tartsa a belső zárszerkezetet homoktól, szennyeződésektől és törmeléktől mentesen. Kis mennyiségű szilikonzsír felvitele meghosszabbíthatja a tömítés élettartamát.

    Mi a különbség a Machino és a Storz tengelykapcsolók között?

    A Machino tengelykapcsolók belső reteszelő mechanizmussal ellátott push típusú csatlakozást használnak, amely gyors és könnyen kezelhető. A Storz tengelykapcsolók szimmetrikus karmos fogas reteszelő kialakításon alapulnak. A választás a helyi tűzoltási szabványoktól és a meglévő felszerelésektől függ.

    Mi az átfutási idő és a MOQ?

    A szabványos méretek (DN40, DN50, DN65) esetén a kis tételes rendelések általában 15 napon belül készülnek el. MOQ-nk rugalmas, 1 db-tól kezdve a mintaértékeléshez. Az OEM/ODM-kéréseknél az átfutási idő a testreszabási részletektől függ.
