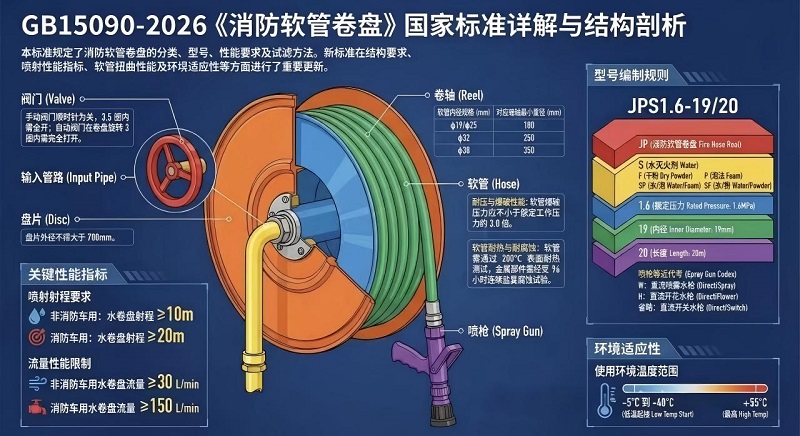

Az új szabvány GB15090-2026 a "tűztömlő orsóhoz"

1. Megjelenés minősége

(1) A kézikönyv felületetűzoltótömlőaz orsót korrózióállóság szempontjából kezelni kell. A festékrétegnek egyenletesnek kell lennie, és nem lehetnek karcolások. A varratok legyenek simák és egyenletesek, szilárdan hegesztettek, foltok stb.

2. Szerkezeti követelmények

(1) A lengő típusú tűzoltótömlő-tekercsnek két tárcsából kell állnia, amelyek átmérője nem haladja meg a 700 mm-t. 3/4"tűzoltótömlőϕ19，1" belső átmérőjű, ϕ25 belső átmérőjű tűzoltótömlő-tekercs, és az orsó átmérője nem lehet kisebb 180 mm-nél. ϕ32 belső átmérőjű tömlőcső esetén az orsó átmérője nem lehet kisebb 250 mm-nél. A csőcső belső átmérője ϕ38 nem lehet kisebb, mint 0,35 mm.

(2) A golyóscsapoknak meg kell felelniük a GB/T13927 előírásainak. A sárgaréz golyóscsap nyitási és zárási irányát egyértelműen meg kell jelölni. Az óramutató járásával megegyező irányban zárva van. Ha tolózárat vagy elzárószelepet használ, akkor azt a kézikerék három és fél fordulatán belül teljesen ki kell nyitni. Automatikus bemeneti szelep használata esetén a nyitási és zárási irányt egyértelműen meg kell jelölni. Az automatikus bemeneti szelepet teljesen ki kell nyitni a kézi lengő típusú tűzoltótömlő orsójának három fordulatán belül.

(3) A tömlőcső és az orsó közötti csatlakozásnak biztosítania kell, hogy a csatlakozás közelében lévő cső ne ellaposodjon, amikor feltekerjük.

3. Nem lehet szivárgás a tömlődob egyik részén vagy bármely csatlakozáson, és a tömlő és az orsó nem mutathat jelentős deformációt.

4. A PVC tömlődob forgatásához szükséges indítónyomaték nem haladhatja meg a 20 N·m-t.

5. A sárgaréz szórófejnek kapcsolóval kell rendelkeznie; a "be" és "ki" kapcsolási funkciót egyetlen művelettel kell befejezni.

6. A tömlő felületének simának kell lennie, sérülés, karcolás vagy helyi dudorok nélkül. A nyomtatásnak világosnak és teljesnek kell lennie, tartalmaznia kell a tűzoltótömlő-tekercs üzemi nyomását, belső átmérőjét és a gyártó nevét vagy védjegyét.

7. A helyes felhasználási módot és az időszakos ellenőrzés követelményeit jól látható helyen, szövegben és grafikonon kell egyértelműen feltüntetni.


8. Telepítési követelmények

a) Ha nem tűzoltóautó tömlőtekercset helyeznek el a tűzcsap szekrényben, akkor elegendő helyet kell biztosítani, hogy a tömlőcsövet szabadon ki lehessen húzni bármely irányba a tűzcsap szekrénybe.tűzoltótömlőorsószekrény kinyitva. A párás környezetben használt duplaajtós tömlődobnak nedvességálló és szellőző intézkedésekkel kell rendelkeznie.

b) Ha rozsdamentes acél tömlődobban tolózárat használ, elegendő helyet kell hagyni a kézikerék körül a nyitás biztosításához.
