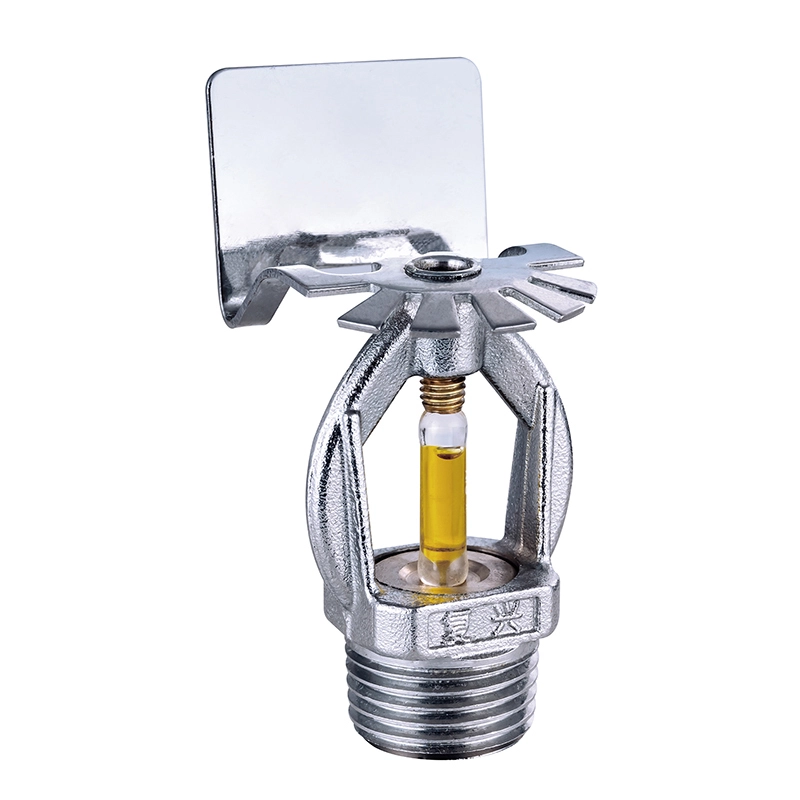

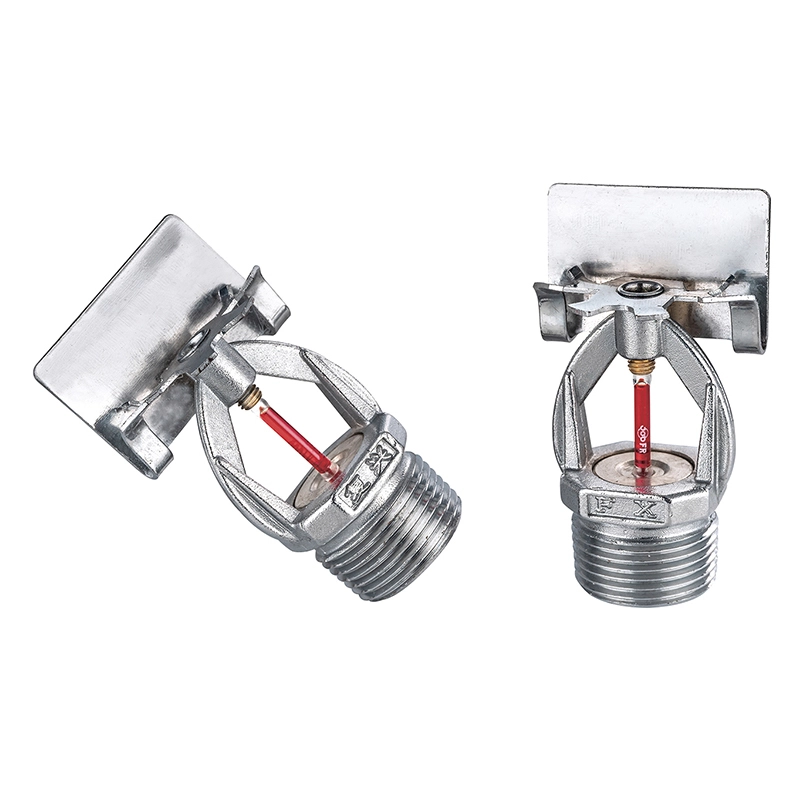

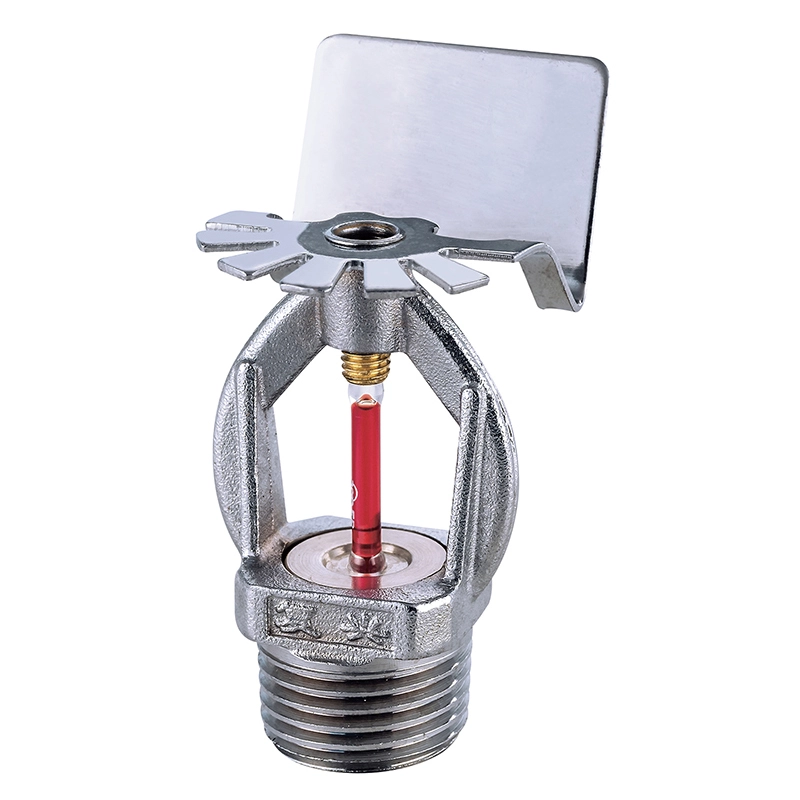

Oldalfali öntöző

Az oldalfali sprinkler hőérzékeny üvegburát használ, hogy aktiválódjon, amikor a környező hőmérséklet eléri a megadott üzemi hőmérsékletet. Az elérhető hőmérséklet-besorolások közé tartozik az 57°C, 68°C, 79°C, 93°C és 141°C, lehetővé téve a választást a különböző környezeti feltételeknek megfelelően.

Spray Pattern

Irányított elosztás

Ha tűz keletkezik, a környező hőmérséklet emelkedik, és az üvegkörte eléri a névleges aktiválási hőmérsékletét. Az izzó eltöri és elengedi a vízoszlopot, ami nekiütközik a terelőnek, és előre és kifelé irányul.

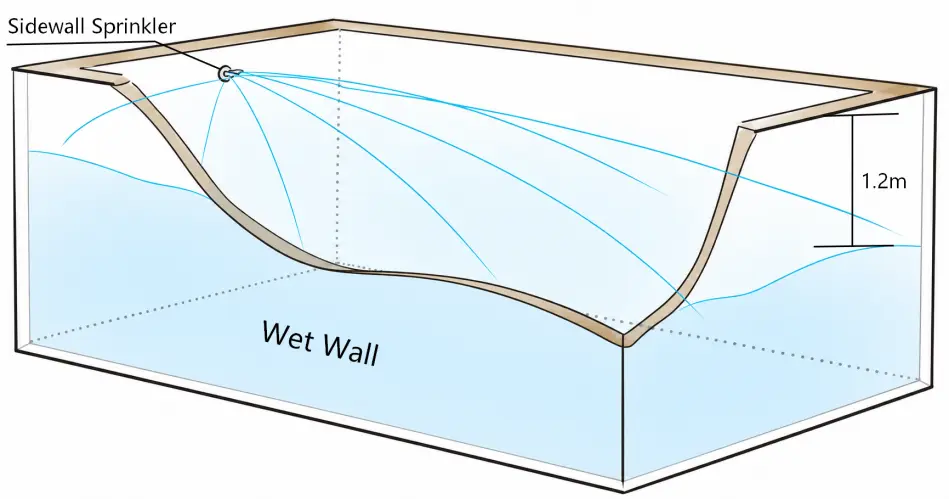

Ellentétben a körszimmetrikus permetezési mintájú függőleges vagy függesztett szórófejekkel, az irányított terelő parabolikus, legyező alakú vízeloszlást hoz létre a védett terület felé. A permetezési minta ezért fontos szempont a fal helyzetének, a sprinklerek távolságának és a fedettségnek a meghatározásakor.

Fedezeti követelmények

A szabványos oldalfali sprinkler alacsony kockázatú területekre készült. Közepes kockázatú területeken történő alkalmazása megfelelő speciális tanúsítást és igazolást igényel, hogy a permetezési minta a permetezőgép üzemi nyomása alatt képes nedvesíteni a szemközti falat és a szomszédos végfalat.

A tényleges védelmi területet a vonatkozó tűzvédelmi tervezési szabvány, az épület elrendezése, a sprinklerek távolsága, a födémviszonyok és a hidraulikai követelmények szerint kell meghatározni.

Termék felépítése

Fő anyagok

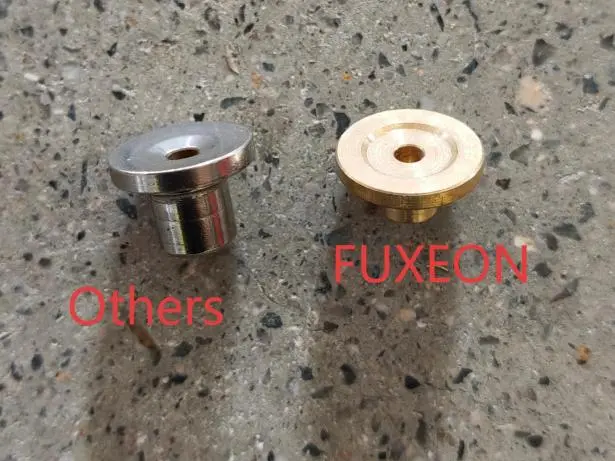

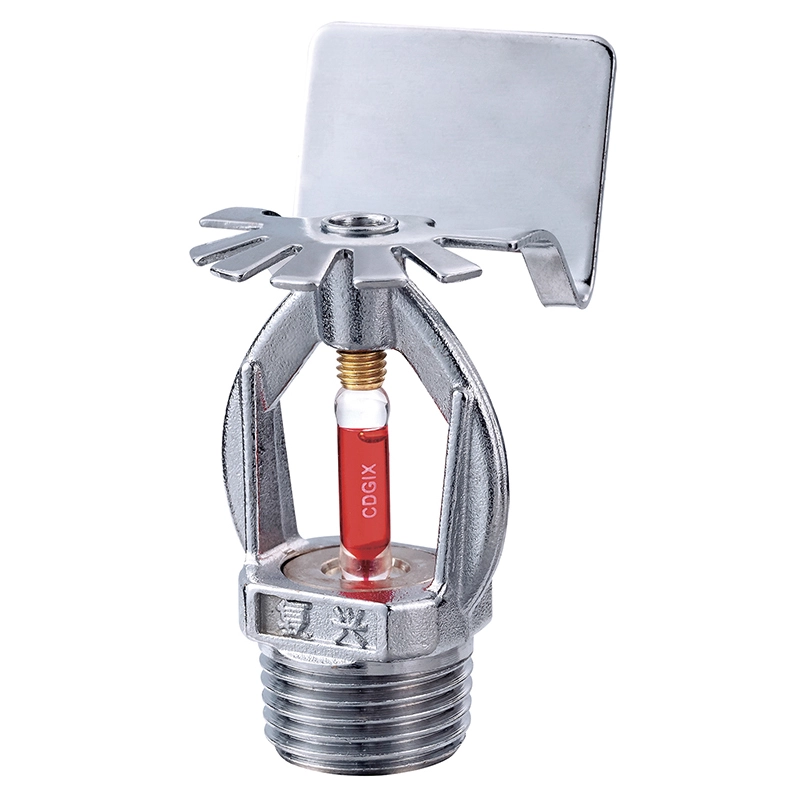

A FUXEON® sprinkler rézötvözet keretből, hőérzékeny üvegburából, tömítésekből és terelőből áll. A rézötvözet konstrukció megfelelő anyaglehetőséget biztosít olyan alkalmazásokhoz, ahol fontos a korrózióállóság és a nyomástartó képesség.

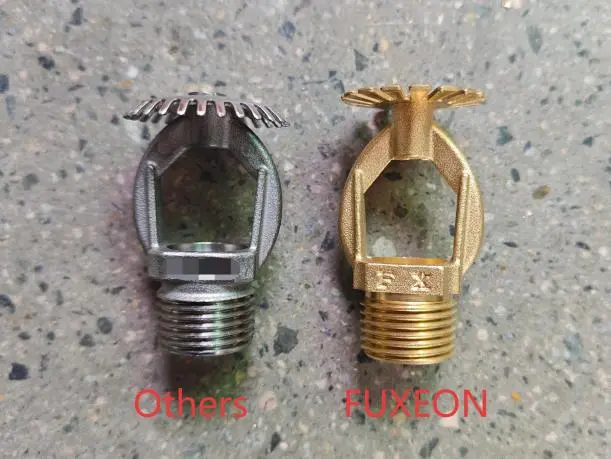

Egyes olcsó szórófejek cinkötvözetet használnak a fő kerethez. A rézötvözet konstrukcióhoz képest a cinkötvözetből készült termékek alacsonyabb korrózióállósággal és nyomástartó képességgel rendelkeznek, ami befolyásolhatja az élettartamot igényes környezetben.

Hőelem

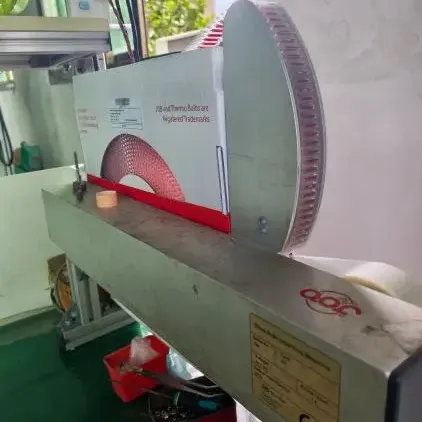

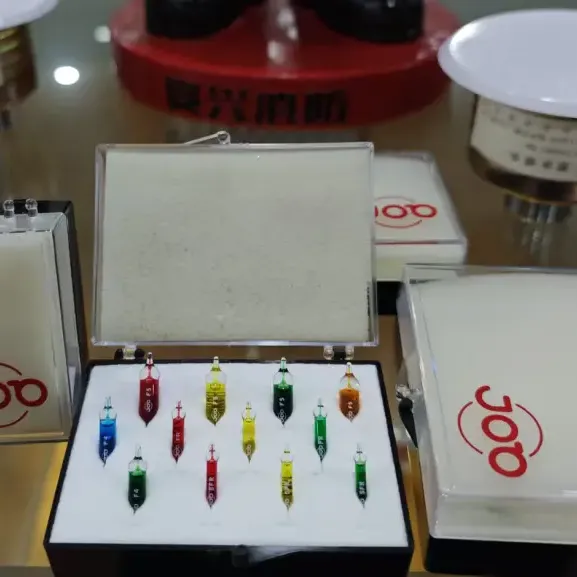

A FUXEON® JOB hőérzékeny alkatrészeket használ. Az üvegburát gyors hőreakcióra és szabályozott aktiválási hőmérsékletre tervezték, segítve a sprinklert, hogy reagáljon, amikor a környező hőmérséklet eléri a megadott besorolást.

Ezeket a hőérzékeny alkatrészeket csúcskategóriás épületekben, hajókban, ipari létesítményekben és más olyan környezetekben használják, ahol fontos a tűzvédelem megbízhatósága.

Műszaki adatok

Termék-összehasonlítás

A különböző sprinkler konfigurációk különböző vízelosztási mintákat és beépítési lehetőségeket biztosítanak. A következő összehasonlítás segít a vásárlóknak eldönteni, hogy az oldalfalas, függőleges vagy függesztett öntöző megfelelőbb-e egy adott épületelrendezéshez.

Telepítés

Fali szerelés

A sprinkler vízszintesen a falhoz van szerelve a vízellátó leágazó csövön. Terelője a vízpermetet a védett terület felé irányítja, egyoldalú parabolaeloszlást hozva létre.

Lakóépületek, kollégiumok, szállodai vendégszobák, egészségügyi épület kórtermek, lapostetős irodaépületek esetében oldalfalas beépítés alkalmazható, ahol a tűzvédelmi tervezési követelmények ezt lehetővé teszik.

Telepítési távolság

Mivel a sprinkler fal közelében van elhelyezve, és irányzott vízelosztással rendelkezik, a telepítési távolságnak és a védőtávolságnak figyelembe kell vennie a sprinklerek közötti távolságot, a helyiség méreteit és a legkedvezőtlenebb lehetséges tűzforrás helyét.

Kétsoros oldalfali locsolófejet használó rendszerek esetén a sprinklereket lépcsőzetesen kell elhelyezni, ha azt a vonatkozó tervezési szabvány előírja. Ha a beltéri fesztáv meghaladja a két egymással szemben lévő sor által biztosított maximális védelmi távolságot, szükség lehet egy további sprinklersorra közöttük.

Terelő helyzet

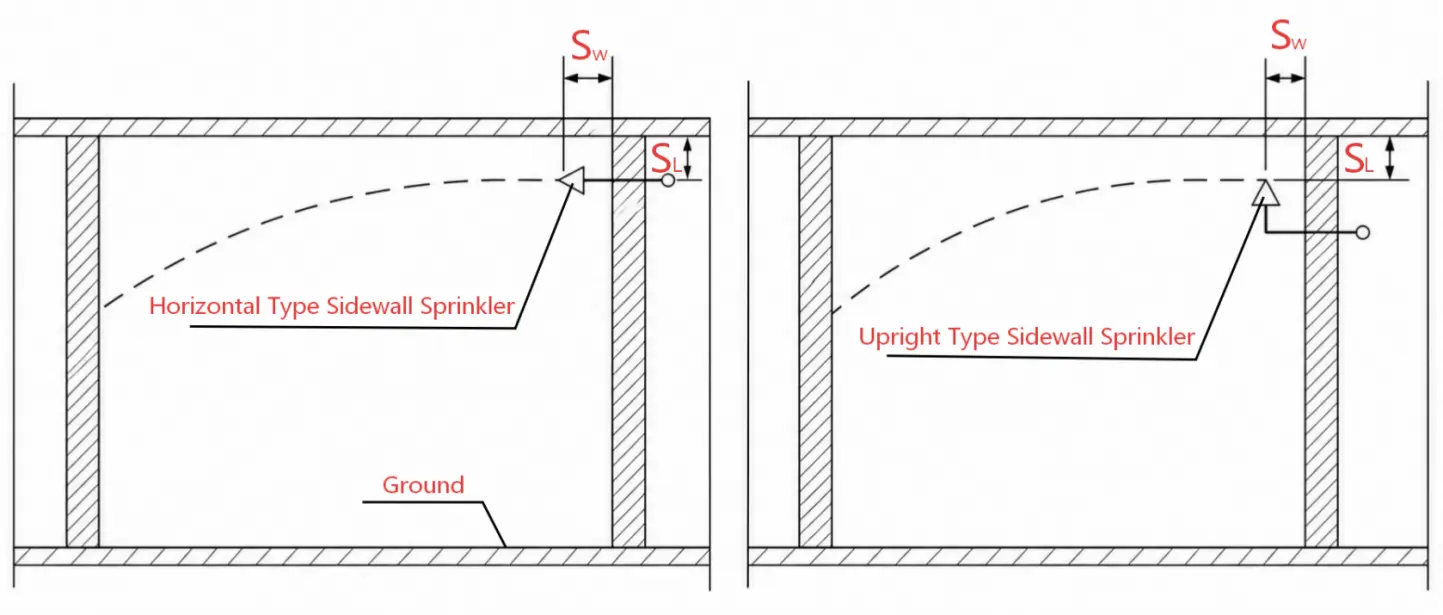

A terelő, a mennyezet és a hátsó fal közötti beépítési távolság befolyásolja a permet eloszlását. A szabványos lefedettségi alkalmazásokhoz a megadott referencia méretek az alábbiakban láthatók.

A tényleges beépítési méreteket a sprinkler típusának, az épület szerkezetének, a vonatkozó tűzvédelmi szabványnak és a jóváhagyott rendszertervnek megfelelően kell megerősíteni.

Alkalmazások

A FUXEON® oldalfalú tűzpermetező használható lakóépületekben, kollégiumokban, szállodai vendégszobákban, egészségügyi épületekben, irodaházakban, hajókon és ipari létesítményekben, ahol az oldalfal beépítése megengedett.

Különösen hasznos olyan helyeken, ahol a mennyezet szerkezete, az építészeti elrendezés vagy a rendelkezésre álló beépítési helyzet miatt a hagyományos fej feletti locsolóberendezés nem megfelelő.

Tanúsítvány

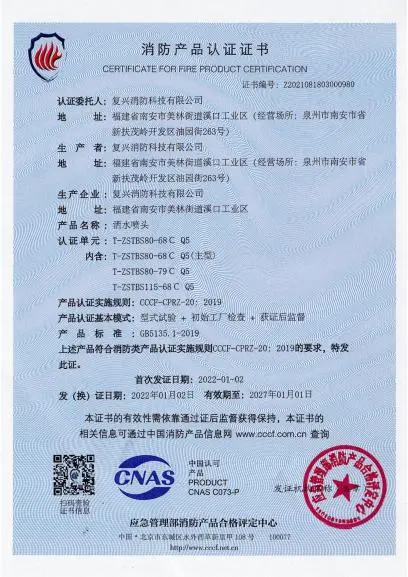

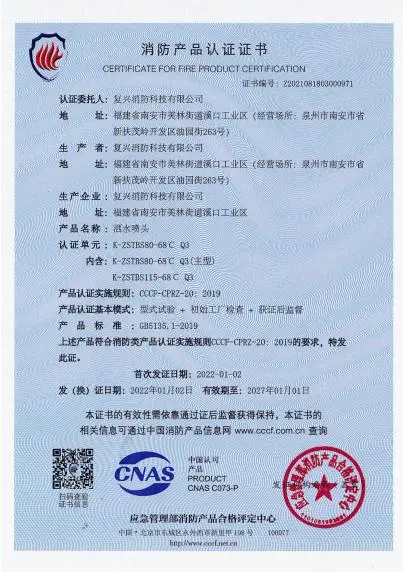

A FUXEON® falra szerelhető locsológép CCCF-tanúsítványt kapott Kínában, amely bizonyítja, hogy megfelel a vonatkozó kínai tűzvédelmi termékekre vonatkozó követelményeknek.

A FUXEON® GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 és GB22-t201819 GB22-t2019 tanúsított felügyeleti rendszerekkel is működik.

Kiválasztási útmutató

Hőmérséklet minősítés

A hőmérséklet-besorolást a sprinkler körüli normál környezeti hőmérséklet és a tűzvédelmi rendszer követelményei szerint kell kiválasztani. A FUXEON® 57°C, 68°C, 79°C, 93°C és 141°C opciókat biztosít a különböző telepítési környezetekhez.

Lefedettség tervezése

A kiválasztásnál figyelembe kell venni a helyiség méreteit, a mennyezet magasságát, a fal helyzetét, a sprinklerek távolságát, a szükséges lefedettséget, a vízellátás feltételeit és az alkalmazandó tűzvédelmi szabványokat. Az irányított permetezési minta azt jelenti, hogy a sprinkler helyzetét gondosan ellenőrizni kell, hogy a védett falak és padlófelület megkapja a kívánt vízelosztást.

GYIK

Hol lehet telepíteni?

A sprinkler vízszintes falhoz való felszerelésre készült, és alkalmas lakóépületekben, szállodákban, orvosi, irodai és egyéb épületekben használható, ahol a vonatkozó tűzvédelmi terv lehetővé teszi az oldalfali szórófejek használatát.

Használható közepes kockázatú területeken?

A standard modelleket alacsony kockázatú területekre tervezték. Közepes kockázatú területeken történő használathoz megfelelő speciális tanúsítvány és igazolás szükséges, hogy a sprinkler az előírt munkakörülmények között biztosítja a szemközti és szomszédos falak szükséges nedvesítését.

Milyen hőmérséklet-besorolást válasszak?

A hőmérséklet-besorolást a sprinkler körüli normál környezeti hőmérséklet és a tűzvédelmi rendszer követelményei szerint kell kiválasztani. Az elérhető besorolások 57°C és 141°C között vannak.

Mi a csatlakozás mérete?

A felsorolt ​​modellek 1/2"-os (DN15) BSP csatlakozást használnak. A többi konfigurációt a FUXEON®-nal kell megerősíteni a kívánt modellnek megfelelően.

Van MOQ-ja?

A hagyományos termékek esetében a FUXEON® támogatja az alacsony MOQ-t. Az OEM termékek általában 30-40 napos gyártási átfutási időt igényelnek, az egyedi követelményektől függően.

Kínál garanciát?

Igen. A FUXEON® 1 év garanciát vállal sárgaréz tűzoltó-termékeire a vonatkozó jótállási feltételeknek megfelelően.
