Csendes visszacsapó szelep

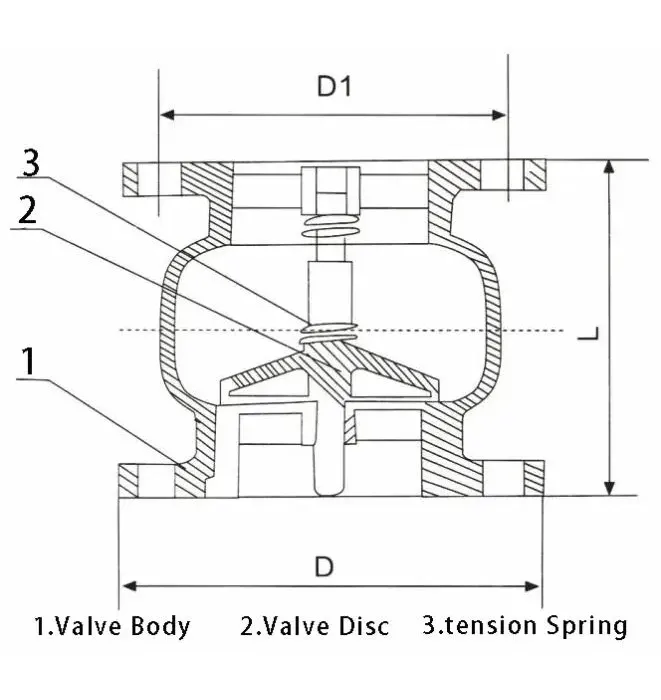

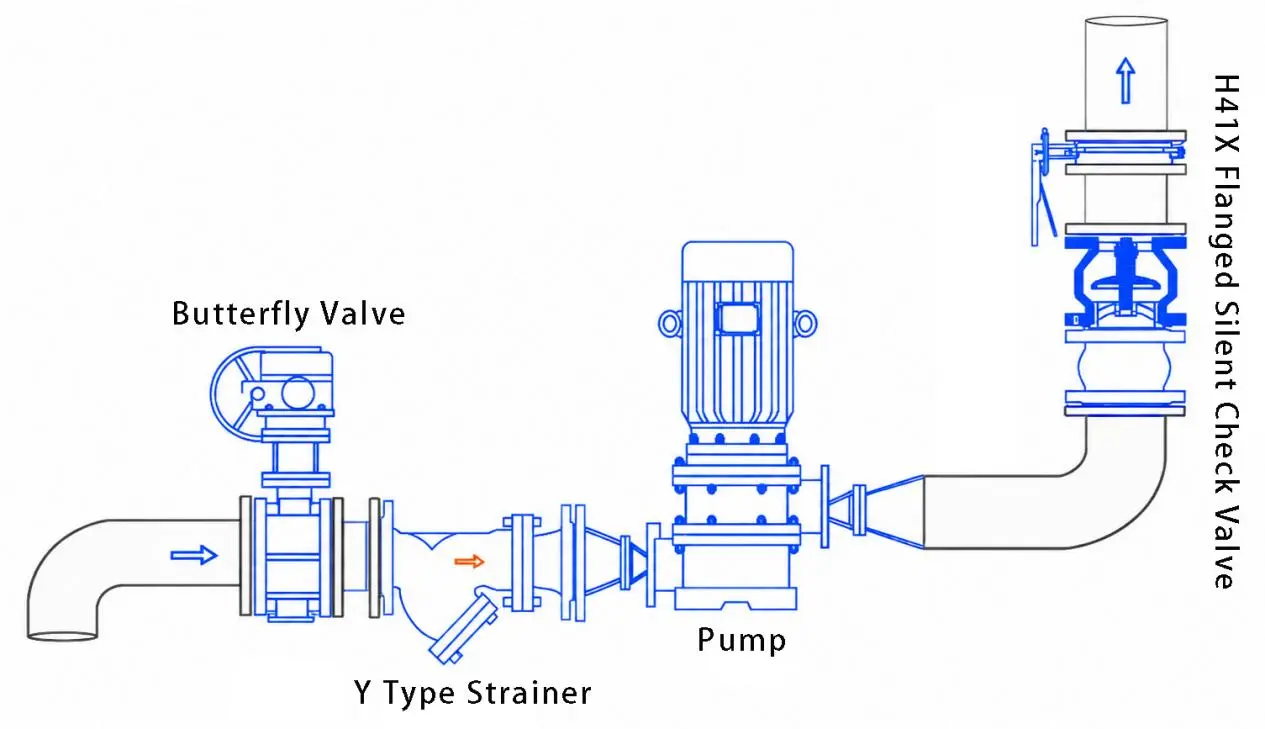

A FUXEON® Silent visszacsapó szelep, más néven egyirányú szelep, az emelő típusú visszacsapó szelep kategóriába tartozik. A termék rugó-visszaállítású, emelő típusú optimalizált szerkezettel rendelkezik, amely főként szeleptestből, szeleptárcsából, szelepszárból, rugóból és egyéb alapvető alkatrészekből áll. Hagyományosan a szivattyú kimeneti csővezetékére szerelik, és alkalmas vízrendszerekhez és segédcsővezetékekhez, ahol a nyomás meghaladja a rendszer küszöbértékét. Ez a termék kiküszöböli a hagyományos visszacsapó szelepek hiányosságait, például a magas zajszintet és a vízkalapács ütését. A rövid löketű záródási kialakítás révén sima, ütésmentes nyitást és zárást, valamint csendes működést ér el, teljesen megoldva az olyan gyakori működési problémákat, mint a csővezeték visszaáramlása és a berendezés megfordítása.

Technikai paraméterek:

A visszacsapó szelep csendes egy emelő típusú visszacsapó szelep, ahol a központi csapágy felfelé és lefelé mozog, ezért elsősorban függőlegesen kell beszerelni. Kettős vezetésű szelepmagoknál vízszintes beépítés is lehetséges. Nagy átmérőjű szelepeknél azonban a szeleptárcsa súlya a vezetőhüvely egyoldalú kopását okozhatja, ami súlyosan befolyásolja a tömítő hatást. Ezért a nagy átmérőjű szelepeknél függőleges beépítés javasolt.

Mi a csendes visszacsapó szelep működési elve?

A FUXEON® Silent visszacsapó szelep teljesen automatikusan működik közepes nyomáson és mechanikus alaphelyzetbe állító szerkezeten, nem igényel kézi működtetést. Amikor a közeg előre áramlik, a folyadéknyomás kinyitja a szeleptárcsát, lehetővé téve a normál vízáramlást a csővezetékben. Amikor a szivattyú leáll, vagy a közeg visszaáramlási tendenciát mutat, a szeleptárcsa gyorsan bezáródik saját gravitációja, rugóvisszatérítési ereje és fordított közegnyomás együttes hatására, teljesen elzárva a közeg visszaáramlási csatornáját. Ez megvédi a szivattyút és a motort a fordított forgás károsodásától, és lehetővé teszi a csővezeték tartályának biztonságos nyomáscsökkentését, biztosítva a teljes folyadékrendszer stabil működését.

A termék fő jellemzői:

1. Csendes működés, a vízkalapács kiküszöbölése

A termék rövid zárólöketet alkalmaz, ami rendkívül alacsony közepes visszaáramlási sebességet eredményez a zárás pillanatában. A rugós visszatérési folyamat sima és mechanikai hatás nélkül zajlik. Hatékonyan elnyomja és kiküszöböli a vízkalapács ütközési és vibrációs zaját a csővezetékben, zökkenőmentes és csendes működést biztosítva, megfelel a magas színvonalú épület- és ipari csővezetékek alacsony zajszintű működési követelményeinek.

2. Stabil tömítés, tartós

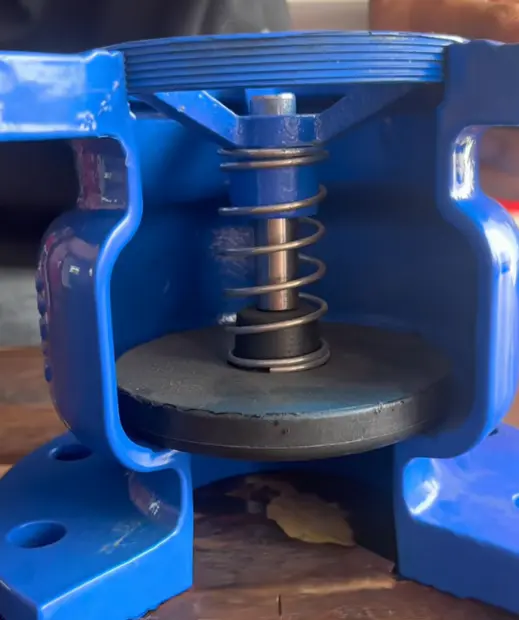

A szeleptárcsa lágy gumitömítést használ, a tömítőgyűrű teljes egészében a szeleptestbe van ágyazva, jelentősen csökkentve a hosszú távú közepes erózió okozta tömítésveszteséget. A vezetőtengely és a vezetőkeret között egy nem fémből készült kenőhüvely található, amely simábbá és rugalmasabbá teszi a szeleptárcsa nyitását és zárását, kiküszöböli az elakadási és beékelődési hibákat, valamint jelentősen javítja a termék stabilitását és élettartamát.

3. Kompakt felépítés és rugalmas telepítés

A termék integrált szerkezete kompakt és kis helyet foglal, megkönnyítve a csővezeték összeszerelését és az azt követő karbantartást. A szelepmag fel-le emelő mozgású szerkezettel rendelkezik, amely alapkivitelben támogatja a függőleges telepítést; A kis és közepes átmérőjű, kétvezetős szelepmagos modellek támogatják a vízszintes telepítést. Nagy átmérőjű szelepeknél (DN200-DN300) függőleges beépítés javasolt, hogy elkerüljük a vezetőhüvely egyoldalú kopását a szeleptárcsa saját súlya miatt, így biztosítva a hosszú távú tömítési teljesítményt.

4. Széles alkalmazkodóképesség és sokoldalúság

Általában alkalmas sokemeletes épületek vízellátó és vízelvezető hálózataihoz, kommunális vízellátáshoz és szivattyúkivezetésekhez. Egyszerű szerkezeti beállításokkal szívó lábszelepként használható, amely alkalmazkodik a különféle csővezetéki feltételekhez, és kielégíti a polgári és ipari alkalmazások több forgatókönyvének egyirányú folyadékszabályozási igényeit.

Aktuális mérnöki alkalmazási eset

2025-ben egy kelet-kínai sokemeletes lakossági vízellátási és vízelvezető-felújítási projekt során kiválasztottak egy FUXEON® DN150 csendes típusú visszacsapó szelepet, amelyet egységesen telepítettek a közösség központi vízellátó szivattyúinak kimenetére. A korszerűsítés előtt a meglévő hagyományos lengő visszacsapó szelepek erős vízkalapács és csővezeték zajt keltettek a vízszivattyú indulásakor és leállásakor, ami befolyásolta a lakók lakókörnyezetét. Ezenkívül a berendezés gyakran meghibásodott, ami magas karbantartási költségeket eredményezett.

A szelepek FUXEON® csendes visszacsapó szelepekre történő cseréje után a termék rövid löketű csendes záródású szerkezete teljesen megoldotta a vízkalapács és a zajproblémákat. A csővezeték működési zaját 55 decibel alá csökkentették, ami megfelel a lakossági zajcsökkentési szabványoknak. A lágy tömítésű szerkezet teljesen kiküszöböli a visszaáramlást és a csővezeték nyomásingadozásait. A berendezés több mint 12 hónapja stabilan működik, tömítési hibák vagy szelepek elakadása nélkül. A vízszivattyú egység meghibásodási aránya 90%-kal csökkent, így évente több mint 30 000 jüan megtakarítás érhető el a csővezeték karbantartási költségein. Ez teljes mértékben bemutatja a FUXEON® termékek stabilitását, zajcsökkentését és energiatakarékossági előnyeit a lakossági vízellátásban.

GYIK

1. kérdés: Hogyan kell karbantartani és karbantartani a FUXEON® csendes visszacsapó szelepet naponta?

A hosszú távú stabil működés érdekében ajánlott háromhavonta rozsdagátló olajjal bekenni a szelep áramlási csatornáját és a tömítőfelületet a por- és vízfoltok elkülönítésére, valamint a rozsda és vízkő lerakódásának megelőzésére. Eközben a szeleptárcsát és a rugószerkezetet negyedévente ellenőrzik, hogy ellenőrizzék a kopást, az öregedést és az elakadási problémákat. A csővezeték szennyeződéseit rendszeresen megtisztítják a rugalmas szelepnyitás és -zárás, valamint a megbízható tömítés biztosítása érdekében.

2. kérdés: Milyen forgatókönyvek esetén alkalmasak a vízszintes és függőleges szelepek?

A FUXEON® csendes visszacsapó szelepek optimális beépítési módja a függőleges beépítés, amely a legjobb működési stabilitást biztosítja. A kis átmérőjű, kétvezetős szelepmagos termékek (DN40-DN150) korlátozott függőleges térrel rendelkező forgatókönyvekhez alkalmasak, és támogatják a vízszintes telepítést. A nagy átmérőjű szelepeket (DN200-DN300) nem szabad vízszintesen felszerelni, hogy elkerüljük a vezetőhüvely kopását a szeleptárcsa saját súlya miatt, ami a tömítés meghibásodásához és az élettartam lerövidüléséhez vezet; függőleges beépítés kötelező.

3. kérdés: Milyen korlátai vannak a termék működési feltételeinek?

Ez a termék csak vízbázisú közegekhez használható, legfeljebb 80 ℃ üzemi hőmérséklettel. Alkalmas hagyományos vízellátáshoz és vízelvezetéshez, valamint ipari cirkulációs vízrendszerekhez, 1,0 Mpa és 1,6 Mpa névleges nyomásviszonyok mellett. A csővezeték tényleges nyomása nem haladhatja meg a névleges paramétereket. Használható segédrendszerekben ideiglenes csővezeték túlnyomás esetén, de nem alkalmas magas hőmérsékletű, erősen korrozív közegekhez, mint például olaj, gáz vagy vegyi korrózió, hogy elkerülje a gumitömítés szerkezetének károsodását.
