Arány nyomáscsökkentő szelep

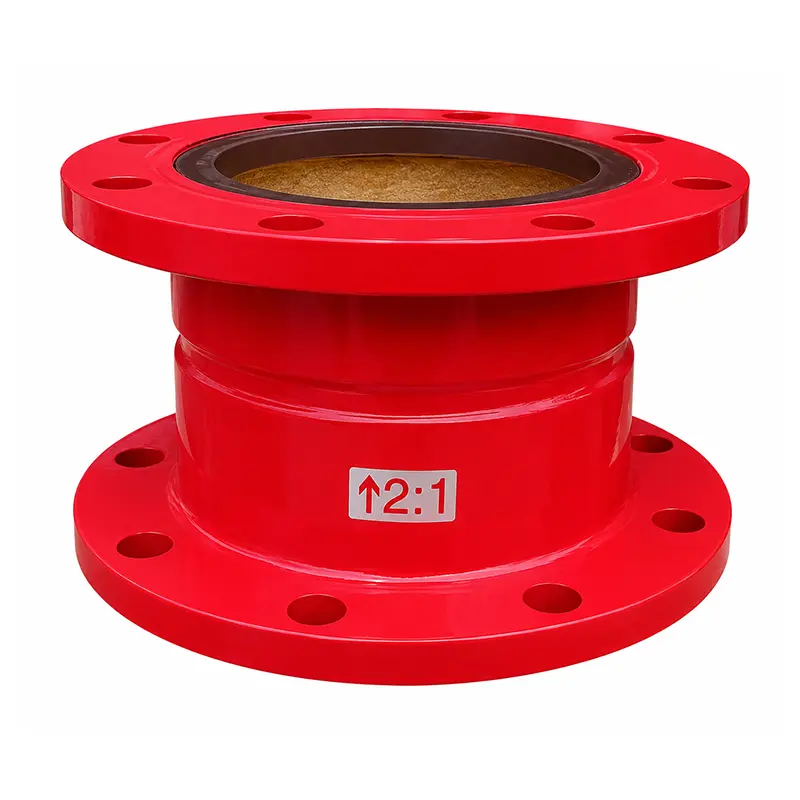

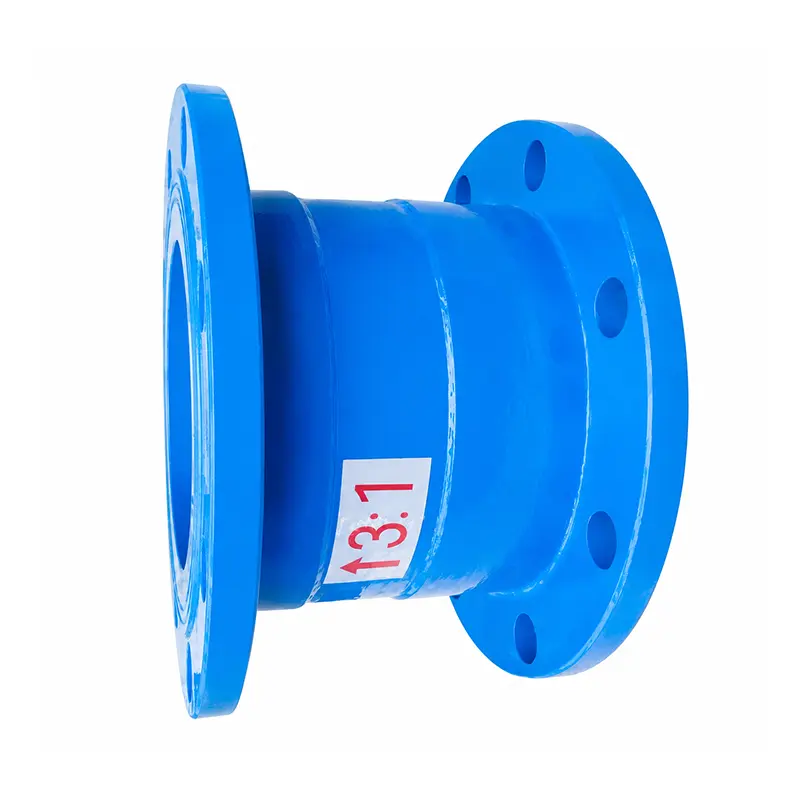

A FUXEON® arányos nyomáscsökkentő szelep belső dugattyúszerkezetén keresztül arányos nyomásszabályozást biztosít. Választható nyomásviszonyaival, 1,6 MPa névleges üzemi nyomásával, gömbgrafitos öntöttvas vagy rozsdamentes acél anyagválasztékával és karimás csatlakozásaival alkalmas az arányos nyomáscsökkentést igénylő épületek és ipari vízellátási alkalmazásokhoz.

    A FUXEON®Arány nyomáscsökkentő szelepÚgy tervezték, hogy csökkentse a víznyomást a belső dugattyú mindkét végén lévő effektív nyomástartományok közötti különbség felhasználásával. Mint egy speciális típusnyomáscsökkentő szelep, rögzített arányos kapcsolatot hoz létre a bemeneti és a kimeneti nyomás között. Kiválóan alkalmas kohászat, kőolaj, hidraulikus rendszerek, víznyomás-vizsgáló egységek, lakossági vízellátás és sokemeletes épületek vízellátó rendszereihez.

    Az elérhető nyomáscsökkentési arányok a következők: 2:1, 3:1, 4:1, 3:2 és 5:2. A szelep képes mind a dinamikus, mind a statikus nyomás csökkentésére, és ideális az arányos nyomásszabályozást igénylő vízbázisú csőrendszerekhez.

    Működési elv

    A szelep szigorúan a különböző hatásos dugattyúterületek közötti erőegyensúlynak megfelelően működik. Mivel a két hatásos terület eltérő, a bemeneti és kimeneti nyomás előre meghatározott arányos kapcsolatot tart fenn. A standard szelepekkel ellentétben a kimeneti nyomás a bemeneti nyomással változik, nem pedig teljesen állandó marad.

    P1×S1 = P2×S2
    P1 / P2: Bemeneti és kimeneti nyomás
    S1 / S2: Hatékony nyomástartományok a dugattyú mindkét végén

    A nyomáscsökkentési arányt az illeszkedő belső szelepmag és a hengerbetét határozza meg. Az alkatrészek különböző méretei eltérő hatásos nyomástartományt hoznak létre. Az arány szerkezeti tervezési paraméter, működés közben nem állítható folyamatosan. Az eltérő nyomásarányhoz megfelelő szelepmag és hengerbetét konfiguráció szükséges.

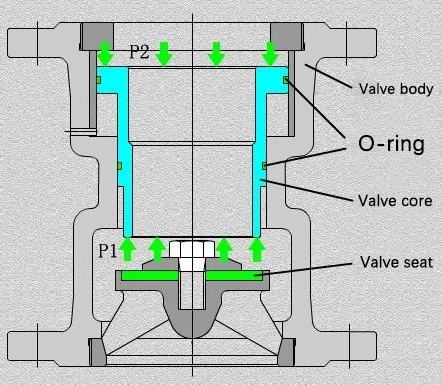

    Ratio Pressure Reducing Valve Structure

    Termék-összehasonlítás: Melyik szelepre van szüksége?

    A különböző nyomáscsökkentő szelepek különböző rendszerkövetelményekhez alkalmasak. A következő összehasonlítás segít a vásárlóknak a megfelelő nyomásszabályozási módszer kiválasztásában.

    Arány nyomáscsökkentő szelep
    • NyomásszabályozásRögzített belső dugattyúfelület arány
    • Kimeneti nyomásA bemenettel arányosan változik
    • NyomásarányRögzített szerkezeti arány
    • RendszerkomplexitásViszonylag egyszerű
    • KarbantartásViszonylag alacsony
    • Legjobb ForNyomászónás és rögzített kapcsolatok
    Állítható nyomáscsökkentő szelep
    • NyomásszabályozásRugó és szelep mechanizmus
    • Kimeneti nyomásFenntartja az előre beállított nyomást
    • NyomásarányÁllítható
    • RendszerkomplexitásMérsékelt
    • KarbantartásMérsékelt
    • Legjobb ForÁltalános építőipari/ipari rendszerek
    Pilóta által működtetett nyomáscsökkentő szelep
    • NyomásszabályozásA vezérlőszelep vezérli a főszelepet
    • Kimeneti nyomásPilótarendszeren keresztül vezérelve
    • NyomásarányÁllítható
    • RendszerkomplexitásBonyolultabb
    • KarbantartásMagasabb a pilot alkatrészek miatt
    • Legjobb ForNagy átfolyású és összetett rendszerek

    Műszaki adatok

    Standard
    GB/T 21386-2008
    Névleges átmérő
    Az elérhető DN méreteket a kiválasztott modellnek megfelelően meg kell erősíteni
    Névleges üzemi nyomás
    1,6 MPa
    Minimális nyitási nyomás
    0,2 MPa 2:1-hez / 0,3 MPa 3:1-hez
    Nyomásarány
    2:1, 3:1, 4:1, 3:2, 5:2
    Szeleptest anyaga
    gömbgrafitos vas, rozsdamentes acél
    Közepes és hőmérséklet
    Víz, ≤80°C
    Kapcsolat
    Karimás

    Teljesítmény- és minőségellenőrzés

    A hidraulikus teljesítményt a névleges átmérő, a bemeneti nyomás, a nyomásviszony, az áramlási sebesség és a csővezeték ellenállása befolyásolja. Az áramlás növekedésével a nyomásveszteség a szelepen és a csővezetéken is változhat. A pontos tervezéshez a névleges átmérőt, az üzemi áramlási sebességet, a bemeneti nyomástartományt és a szükséges kimeneti nyomást együtt kell figyelembe venni.

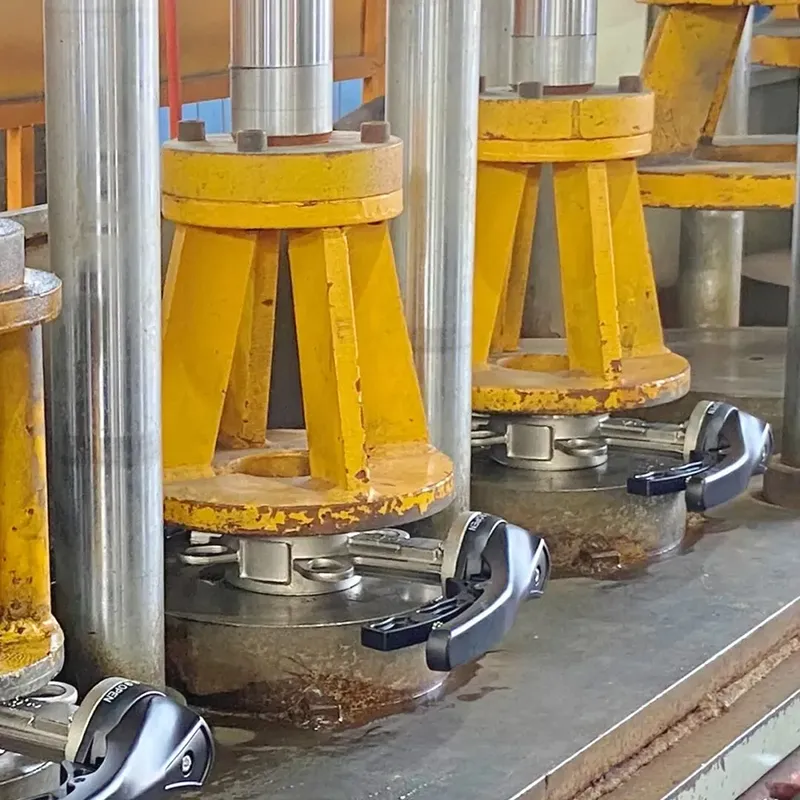

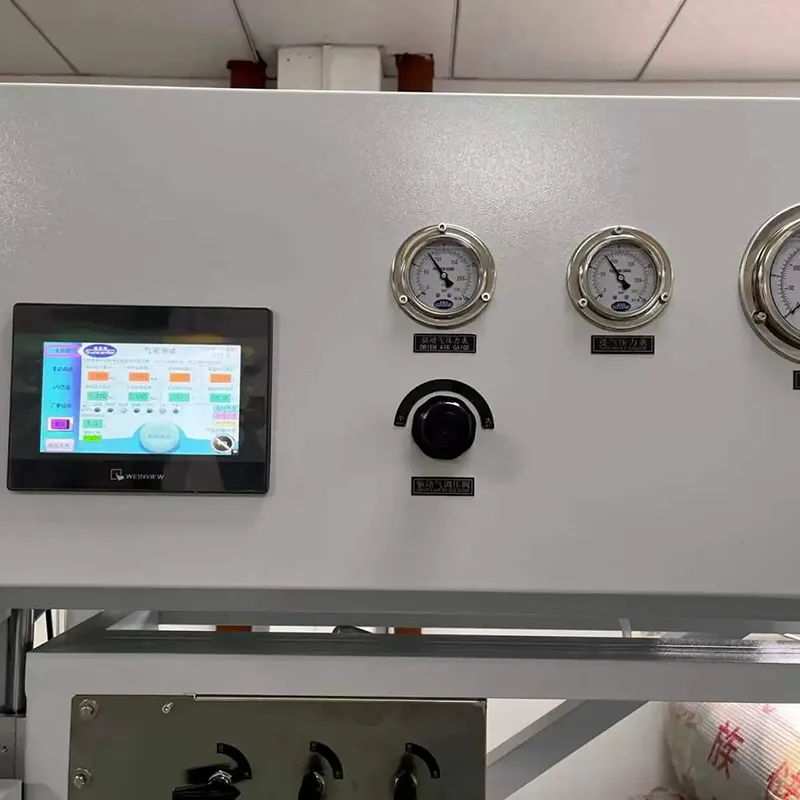

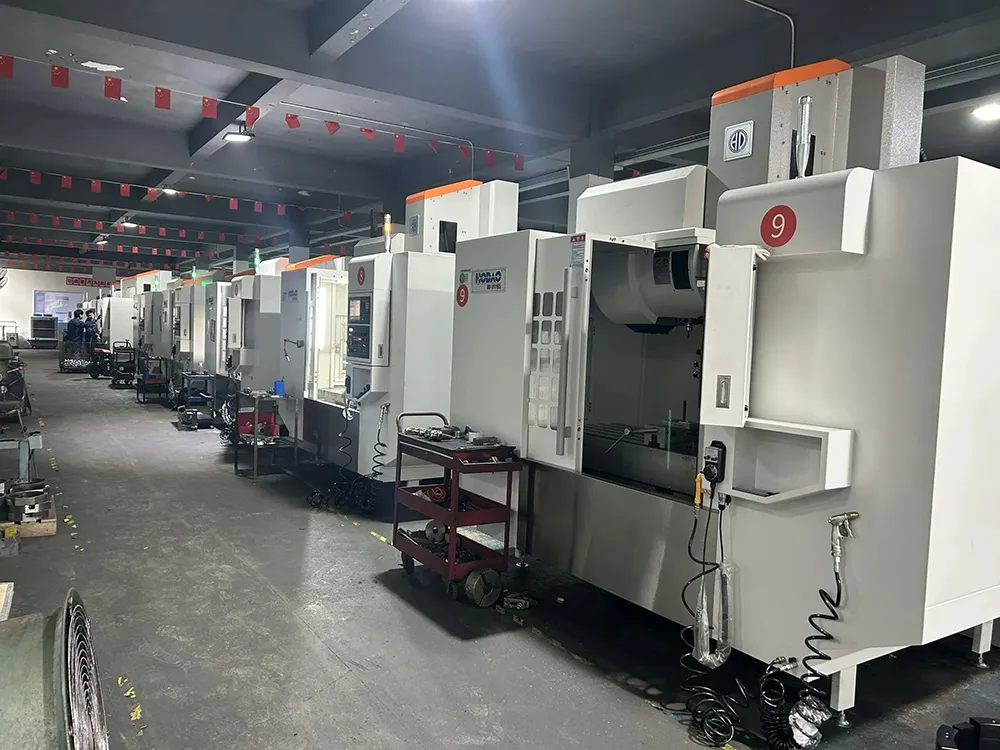

    A FUXEON® több megmunkálási és gyártási létesítménysel rendelkezik, és havonta több ezer nyomáscsökkentő szelepet tud legyártani. Minden kész szelep átesik a2,4 MPa nyomáspróba 5 perces tartási idővela szelep szilárdságának és tömítési teljesítményének ellenőrzésére szállítás előtt. A létesítményeink tartanakISO 9001, ISO 14001 és ISO 45001tanúsítványok.

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Telepítési követelmények

    ⚠️ Fontos telepítési tippek

    1. A csővezetéket a telepítés előtt meg kell tisztítani. AY típusú szűrőAz áramlás irányába KELL telepíteni, hogy megakadályozza a törmelék bejutását a szelepbe.
    2. TolózárakvagypillangószelepekA könnyebb karbantartás érdekében a szelep előtt és után kell felszerelni.
    3. Folyamatos vízellátást igénylő rendszereknél párhuzamosan két azonos névleges átmérőjű szelep szerelhető be.
    4. A szeleptesten lévő kis lyuk NEM nézhet felfelé, mivel a lyukba jutó víz vagy törmelék befolyásolhatja a szelep működését.

    Alkalmazások

    Az arányos nyomáscsökkentő szelep alkalmas kohászathoz, kőolajjal kapcsolatos rendszerekhez, hidraulikus rendszerekhez, víznyomás-vizsgáló egységekhez, lakossági vízellátó rendszerekhez és sokemeletes épületekhez. Nagyon hatékony a nyomászónás alkalmazásokban, ahol a lefelé irányuló nyomásnak szigorúan arányos kapcsolatot kell fenntartania a felfelé irányuló nyomással, és zökkenőmentesen működiktűzoltó szivattyúkvagy önkormányzati ellátó vezetékek.

    Gyakran Ismételt Kérdések

    Beállítható az arány?

    Nem. A nyomáscsökkentési arányt a belső szelepmag és a hengerbetét méretei határozzák meg. Az arány megváltoztatásához meg kell változtatni a megfelelő belső komponens konfigurációt.

    A kimeneti nyomás állandó?

    Nem. A kimeneti nyomás a bemeneti nyomással arányosan változik az előre meghatározott nyomáscsökkentési aránynak megfelelően.

    Hogyan történik az arány kiválasztása?

    Háztartási vízellátó rendszerek esetében az arány általában nem több, mint 3:1; tűzvédelmi rendszerek esetében legfeljebb 4:1; használati melegvíz-rendszereknél pedig legfeljebb 2,5:1.

    Hogyan kell kiválasztani a szelep méretét?

    A névleges átmérőt a csővezeték mérete, az áramlási sebesség, a bemeneti nyomás, a kimeneti nyomás követelményei és az üzemi feltételek alapján kell kiválasztani. Kéremlépjen kapcsolatba mérnökeinkkela DN méretének megerősítéséhez.

    Egyedi nyomászónás megoldásra van szüksége?

    Közvetlen gyári árképzés · 100%-os nyomáspróbával · Mérnöki támogatás

    Kérdés küldése Lépjen kapcsolatba velünk
    Kérdés küldése
    Elérhetőségei
    Ha bármilyen kérdése van árajánlattal vagy együttműködéssel kapcsolatban, kérjük, írjon e-mailt vagy használja az alábbi kérdőívet. Értékesítési képviselőnk 24 órán belül felveszi Önnel a kapcsolatot.
