A FUXEON® tartó nyomáscsökkentő szelepét a sokoldalúság és a könnyű karbantartás jellemzi. Nyomáshatároló szelepként érzékeli a rendszernyomás változásait; ha a nyomás meghaladja a beállított biztonsági értéket, a szelep automatikusan kinyílik, és gyorsan kiengedi a felesleges közeget, hogy csökkentse a nyomást, és megakadályozza, hogy a csővezetékek és berendezések túlnyomás miatt megrepedjenek vagy megsérüljenek. Nyomástartó szelepként a beállított érték felett tartja a felfelé irányuló vízellátási nyomást, biztosítva a vízellátás stabilitását és a vízigények kielégítését meghatározott üzemi körülmények között. Széles körben használják tűzoltószivattyú-kimenetekben, sokemeletes épületek vízellátó rendszereiben és nagyméretű vízellátási projektekben, döntő szerepet játszik a vízkalapács kiküszöbölésében és a rendszer biztonságának védelmében.

Szerkezeti összetétel:

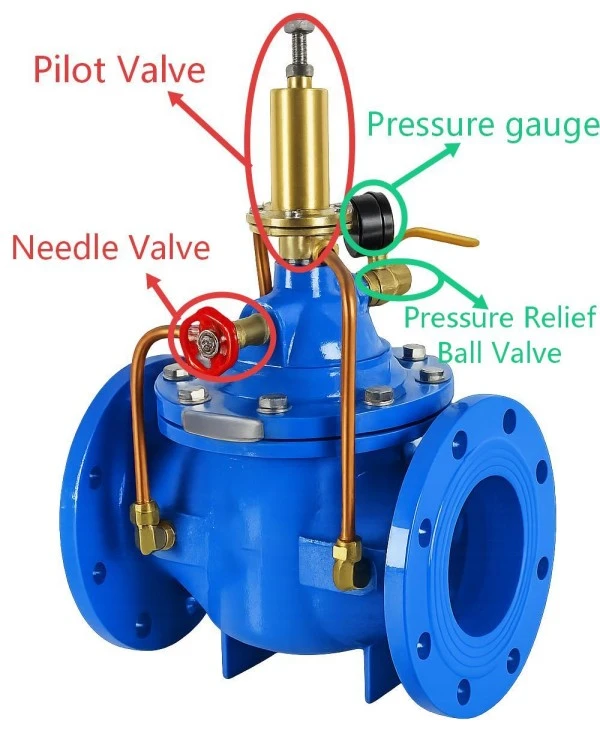

A prv szelepben a főszelep a szelep fő része, amely a folyadékok levágásáért vagy vezetéséért felelős. A főszelep vezérlőkamrával van felszerelve, amely a szelep működésének vezérlésének kulcsterülete. A vezérlőszelep a rendszernyomás érzékelésére és a főszelep működésének szabályozására szolgál. Jellemzően rugókat és rugalmas elemeket (például membránokat vagy dugattyúkat) tartalmaz, és a rugó előfeszítő erejének beállításával beállítható a főszelep működési nyomásküszöbe. A tűszelep a szabályozó csővezetékbe van beépítve, a vezérlőcső áramlási sebességének finomhangolására szolgál, ezáltal a szelep nyitási és zárási jellemzői, valamint a zárási sebesség beállítása. A golyóscsap a szelep működési módjának átkapcsolására (nyomáscsökkentés vagy nyomástartás) és a vezérlőkör lekapcsolására szolgál a rutin karbantartás során. Ezenkívül a miniatűr szűrőket általában a vezérlőcső bemeneténél szerelik fel, hogy megakadályozzák a csővezetékben lévő szennyeződések bejutását a vezérlőkamrába, elkerüljék a membránok vagy dugattyúk eltömődését, és biztosítsák a szelep működésének megbízhatóságát.

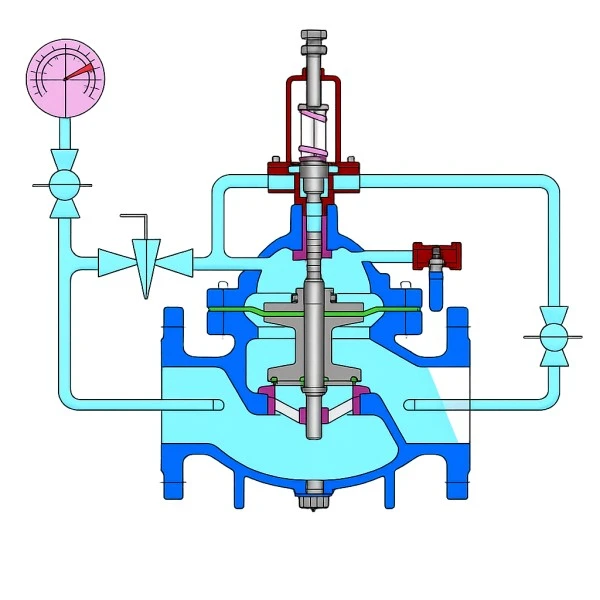

Működési elv:

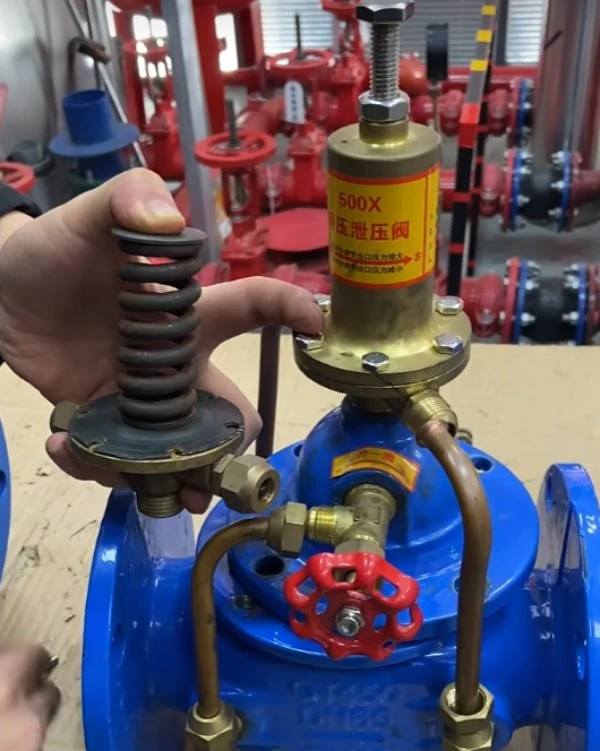

A nyomásmentesítő szelephez először be kell állítani a főszelep nyitási nyomását. Lazítsa meg a vezérlőszelep záróanyáját, és forgassa el a vezérlőszelep beállító csavarját az óramutató járásával megegyező irányba. Ez összenyomja a beállító rugót, nagyobb lefelé irányuló erőt fejt ki a vezérlőszelep magjára, így növelve a főszelep nyitási nyomását. A beállító csavar óramutató járásával ellentétes irányú elforgatása csökkenti a rugónyomást, csökkenti a vezérlőszelep magjára ható erőt, és ennek következtében a főszelep nyitási nyomását. Nyomásmérő segítségével nyomon követheti a felfelé irányuló csővezeték nyomását. Ha elérte a kívánt értéket, húzza meg az ellenanyát.

Amikor az ellenirányú nyomás nő, a nyomás a vezérlőszelep membránjának alsó kamrájában szinkronosan növekszik. Amikor a nyomás meghaladja a beállított értéket, a membrán felfelé nyomja a vezérlőszelep magját, kinyitja a vezérlőszelepet, és vizet enged ki a főszelep membránjának felső kamrájából. A fő szelepmembrán felső és alsó kamrája közötti nyomáskülönbség miatt a fő szelepmag kinyílik, és elkezdi elvezetni a vizet, csökkentve a csővezeték nyomását.

A csővezeték nyomásának csökkenésével a vezérlőszelep membránjának alsó kamrájában a nyomás is csökken. Amikor a nyomás a beállított érték alá csökken, a vezérlőszelep magja a beállítórugó hatására ismét bezárul. Ekkor fokozatosan helyreáll a nyomás a főszelepmembrán felső kamrájában. Mivel a főszelep-membrán hatásos területe nagyobb, mint a főszelepmag nyomástartó területe, a főszelepmag a membrán felső és alsó kamrája közötti nyomáskülönbség alatt bezárul, leállítja a vízkibocsátást, és így a csővezeték nyomását a beállított tartományon belül tartja.

Műszaki paraméterek

Alkalmazási területek

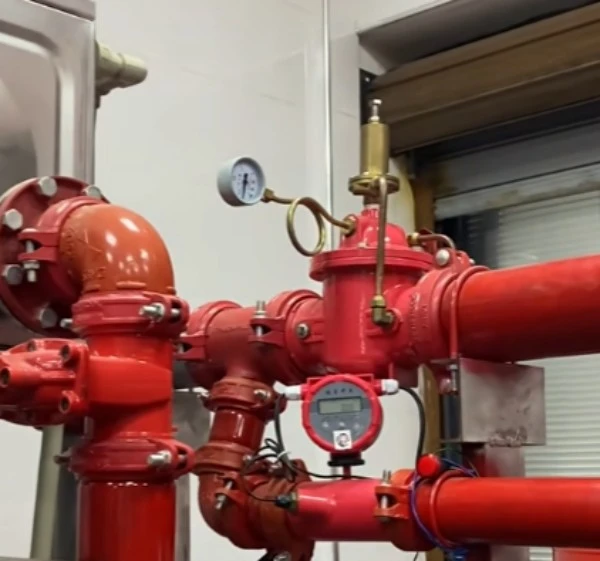

Egyedülálló funkcionális jellemzőik miatt a nyomásmentesítő szelepet széles körben használják különféle, nyomásszabályozást igénylő vízellátó rendszerekben. A tűzvédelmi rendszerekben jellemzően a tűzoltó szivattyúk kilépő csövére építik be, elsősorban azért, hogy a szivattyúk kis átfolyású üzem esetén túlnyomásból adódó túlmelegedést, illetve a csőhálózat túlnyomásából adódó berendezések károsodását megelőzzék. A sokemeletes épületek vízellátó rendszereiben a legfelső emeleti csövek és berendezések védelmére szolgálnak a vízellátási nyomás ingadozása által okozott károktól. Ezenkívül a városi vízellátási projektekben és ipari rendszerekben (például kőolaj- és vegyiparban) a nyomáscsökkentő szelepeket szintén gyakran használják a vízkalapács hatásainak kiküszöbölésére és a szelepek és csővezetékek biztonságos működésének védelmére.

Telepítés és karbantartás

A vízprv szelep beszerelésekor nagyon fontos ügyelni a közeg áramlási irányára. Győződjön meg arról, hogy a víz áramlási irányát jelző nyíl a szeleptesten egybeesik a csővezetékben lévő közeg áramlási irányával. A beépítési helyet illetően a függőleges beépítés a szelepfedéllel felfelé általában javasolt a könnyű napi megfigyelés, karbantartás és vízelvezetés érdekében. Nagyobb névleges átmérőjű szelepeknél (például DN200 és nagyobb) vízszintes beépítés javasolt. A szelep belső precíziós alkatrészeinek védelme érdekében a szelep elé egy szűrőt kell felszerelni, hogy megakadályozza a szennyeződések bejutását a vezérlőkamrába és a szelep elakadását vagy károsodását. Javasoljuk továbbá, hogy a fő csővezetékre kerülőcsövet és szelepet szereljen fel, hogy a szelep karbantartása vagy javítása során zavartalan vízellátást biztosítson.

Karbantartás

A vízprv szelep nyomásának beállítását általában a vezérlőszelep beállítócsavarjának beállításával érik el. Az óramutató járásával megegyező irányba forgatva növeli az üzemi nyomást, az óramutató járásával ellentétes irányba forgatva pedig csökkenti az üzemi nyomást. Használat közben a szűrőt rendszeresen ellenőrizni kell, hogy eltömődött-e; Javasoljuk, hogy 3 havonta tisztítsa meg a szűrőszűrőt, hogy a vezérlőáramkör akadálytalan legyen. A vízelvezetést működés közben félévente ellenőrizni kell. Ha a szelep szivárgást vagy rendellenes működést észlel, a tömítéseket vagy a membránt azonnal meg kell javítani. Ezenkívül a szelep előtti és utáni tolózárakat rendszeresen ellenőrizni kell, hogy megbizonyosodjon arról, hogy nyitott helyzetben vannak, garantálva a szelep megfelelő működését.
